Einsatzbereich
Die Heizstäbe eignen sich zur direkten Erwärmung flüssiger und gasförmiger Medien. Einschraubheizkörper finden Verwendung in der Warm- und Heißwasserbereitung, bei der Ölerwärmung, in Durchlauferhitzern, in Wärmetauschern, in Wasch- und Reinigungsanlagen und bei der Lufterwärmung.
Aufbau

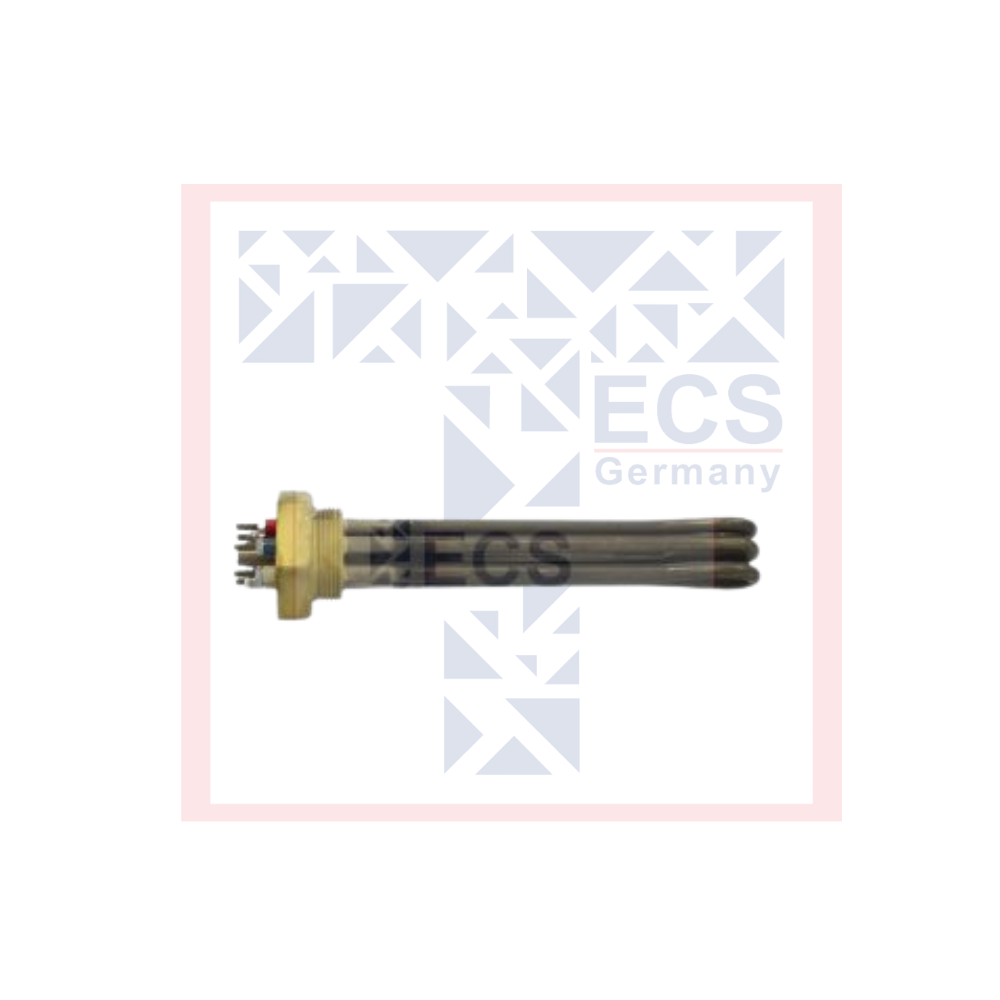

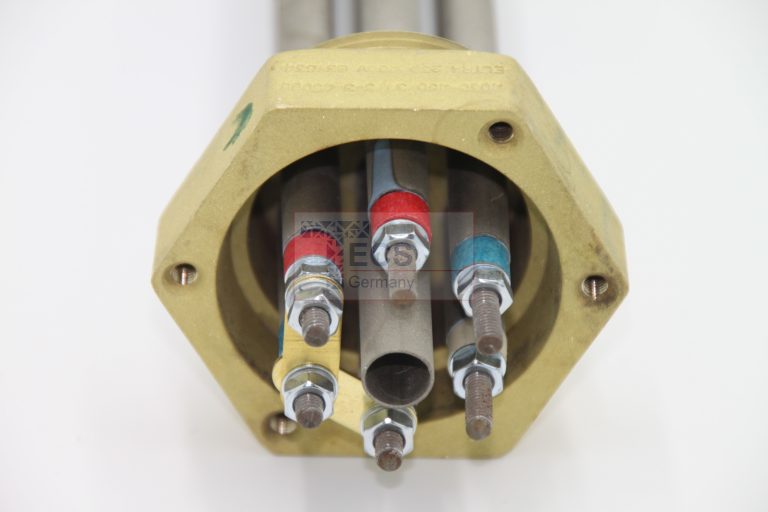

Drei U-förmig gebogene Rohrheizkörper mit Ø 8.5mm werden in einen Messing-Schraubkopf 1½“ hart mit cadmiumfreiem Lot eingelötet.
Technische Daten
- Anwendung: Wasser, wässrige Lösungen, Öle bei < 5 W/cm², Luft, Industriegase
- Heizleistung: 1.500 W – 12.000 W
- Eintauchtiefen: 150 – 1.000 mm
- Heizelemente: Ø8,5 / AISI 316L
- Material Schraubkopf: Messing
- Größe Gewinde: 1 ½“ mit 6-kant (SW60)
- Elektrischer Anschluss: M4
- Mit Fühlerschutzrohr (10 x 0,5 mm)
- Distanzscheiben: Ja, ab Eintauchtiefe größer als 400 mm
- Temperaturregler / Begrenzer: Nein / Nein
- Schutzart: IP 00
- Ohne Anschlussgehäuse
- Ohne Schaltgeräte
Varianten
|
Artikelnummer |
Max. Eintauchtiefe (mm) | Spannung (V) | Leistung (W) | Oberflächenbelastung (W/cm²) | Gewicht je Stück (kg) |
|---|---|---|---|---|---|
| 29079.I02.34 | 150 | 230 / 400 | 1.500 | ~ 10 | 0,55 |
| 28848.I03.34 | 240 | 230 / 400 | 1.500 | ~ 5 | 0,70 |
| 25514.I03.34 | 180 | 230 / 400 | 2.000 | ~ 10 | 0,65 |
| 29080.I02.34 | 240 | 230 / 400 | 3.000 | ~ 10 | 0,70 |
| 29081.I02.34 | 390 | 230 / 400 | 3.000 | ~ 5 | 0,90 |
| 28877.I05.34 | 340 | 400 | 4.500 | ~ 10 | 0,85 |
| 29083.I02.34 | 620 | 400 | 4.500 | ~ 5 | 1,35 |
| 15658.I06.34 | 440 | 400 | 6.000 | ~ 10 | 1,00 |
| 29085.I02.34 | 800 | 400 | 6.000 | ~ 5 | 1,70 |
| 29082.I02.34 | 500 | 400 | 7.500 | ~ 10 | 1,10 |
| 29086.I02.34 | 1000 | 400 | 7.500 | ~ 5 | 1,95 |
| 29084.I02.34 | 620 | 400 | 9.000 | ~ 10 | 1,35 |
| 29087.I02.34 | 880 | 400 | 12.000 | ~ 10 | 1,75 |
