Einsatzbereich
Die Heizstäbe eignen sich zur direkten Erwärmung flüssiger und gasförmiger Medien. Einschraubheizkörper finden Verwendung in der Warm- und Heißwasserbereitung, bei der Ölerwärmung, in Durchlauferhitzern, in Wärmetauschern, in Wasch- und Reinigungsanlagen und bei der Lufterwärmung.
Aufbau

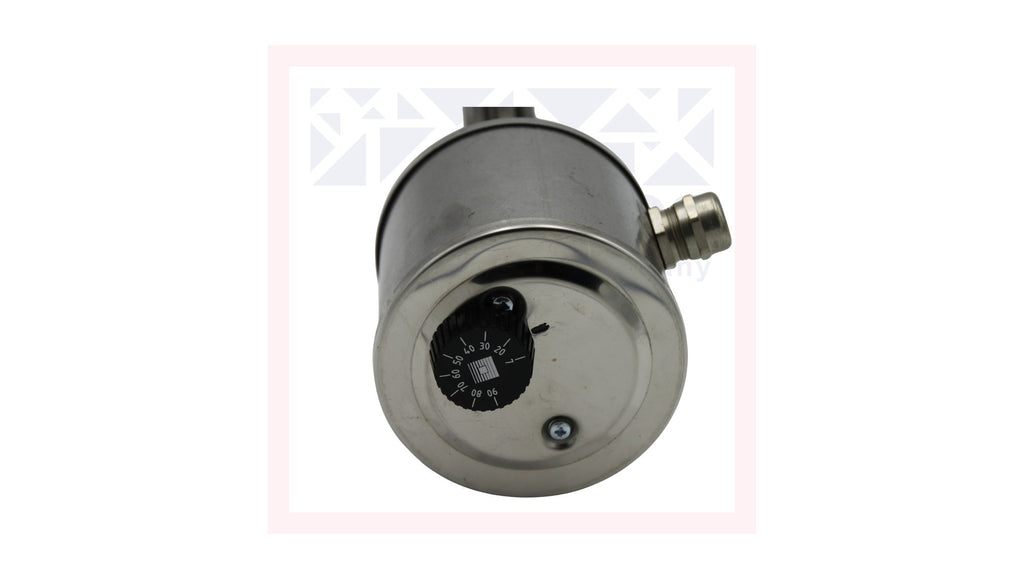

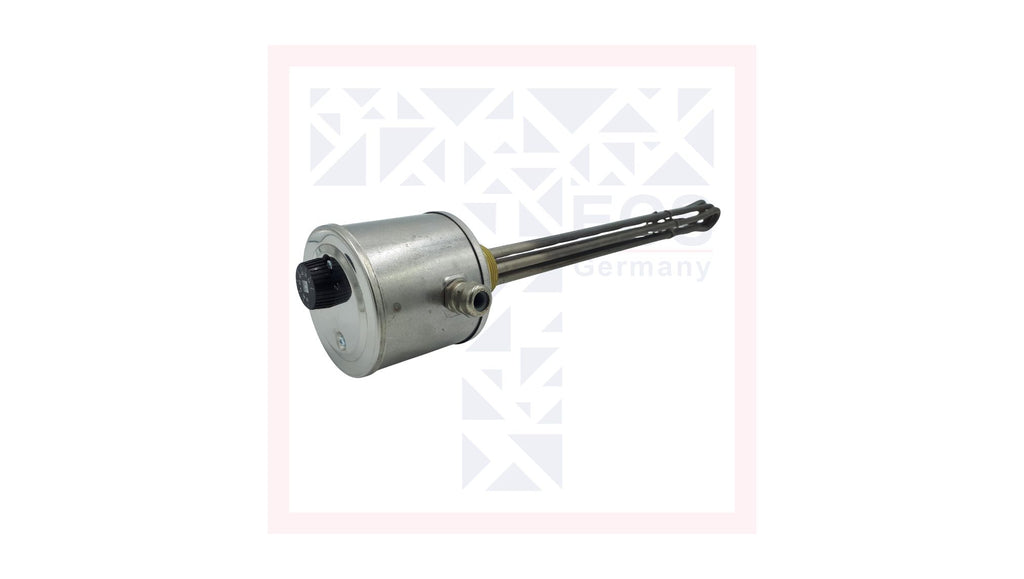

Drei U-förmig gebogene Rohrheizkörper mit Ø 8.5mm werden in einen Messing-Schraubkopf 1½“ hart mit cadmiumfreiem Lot eingelötet. Darauf wird ein Temperaturregler & -begrenzer sowie das Edelstahlgehäuse montiert.
Technische Daten
- Anwendung: Wasser, wässrige Lösungen, Öle bei < 5 W/cm², Luft, Industriegase
- Heizleistung: 1.500 W – 12.000 W
- Eintauchtiefen: 150 – 1.000 mm
- Heizelemente: Ø8,5 / AISI 316L
- Material Schraubkopf: Messing
- Größe Gewinde: 1 ½“ mit 6-kant (SW60)
- Elektrischer Anschluss: M4 (Zugang über Kabelverschraubung M20 mit passendem Kabel)
- Mit Fühlerschutzrohr (10 x 0,5 mm)
- Distanzscheiben: Ja, ab Eintauchtiefe größer als 400 mm
- Temperaturregler / Begrenzer: Ja / Ja
- Schutzart: IP 65
- Mit Edelstahlanschlussgehäuse inklusive Kabelverschraubung M20
- Mit Regler/Begrenzer-Kombination 80°C/100°C
Varianten
| Artikelnummer | Max. Eintauchtiefe (mm) | Spannung (V) | Leistung (W) | Oberflächenbelastung (W/cm²) | Gewicht je Stück (kg) |
|---|---|---|---|---|---|
| 1BGL1DX26009 | 240 | 230 / 400 | 1.500 | ~ 5 | 1,70 |
| 1BGL1DX26010 | 390 | 230 / 400 | 3.000 | ~ 5 | 1,90 |
| 1BGL1DX26011 | 620 | 400 | 4.500 | ~ 5 | 2,35 |
| 1BGL1DX26012 | 800 | 400 | 6.000 | ~ 5 | 2,70 |
| 1BGL1DX26013 | 1.000 | 400 | 7.500 | ~ 5 | 2,95 |
| 1BGL1DX26014 | 150 | 230 / 400 | 1.500 | ~ 10 | 1,55 |
| 1BGL1DX26015 | 180 | 230 / 400 | 2.000 | ~ 10 | 1,65 |
| 1BGL1DX26016 | 240 | 230 / 400 | 3.000 | ~ 10 | 1,70 |
| 1BGL1DX26017 | 340 | 400 | 4.500 | ~ 10 | 1,85 |
| 1BGL1DX26018 | 440 | 400 | 6.000 | ~ 10 | 2,00 |
| 1BGL1DX26019 | 500 | 400 | 7.500 | ~ 10 | 2,10 |
| 1BGL1DX26020 | 620 | 400 | 9.000 | ~ 10 | 2,35 |
| 1BGL1DX26021 | 880 | 400 | 12.000 | ~ 10 | 2,75 |
