Einsatzbereich
Die Heizstäbe eignen sich zur direkten Erwärmung flüssiger und gasförmiger Medien. Calogen Tauchheizkörper finden Verwendung in der Warm- und Heißwasserbereitung, bei der Ölerwärmung, in Durchlauferhitzern, in Wärmetauschern, in Wasch- und Reinigungsanlagen und bei der Lufterwärmung.
Aufbau

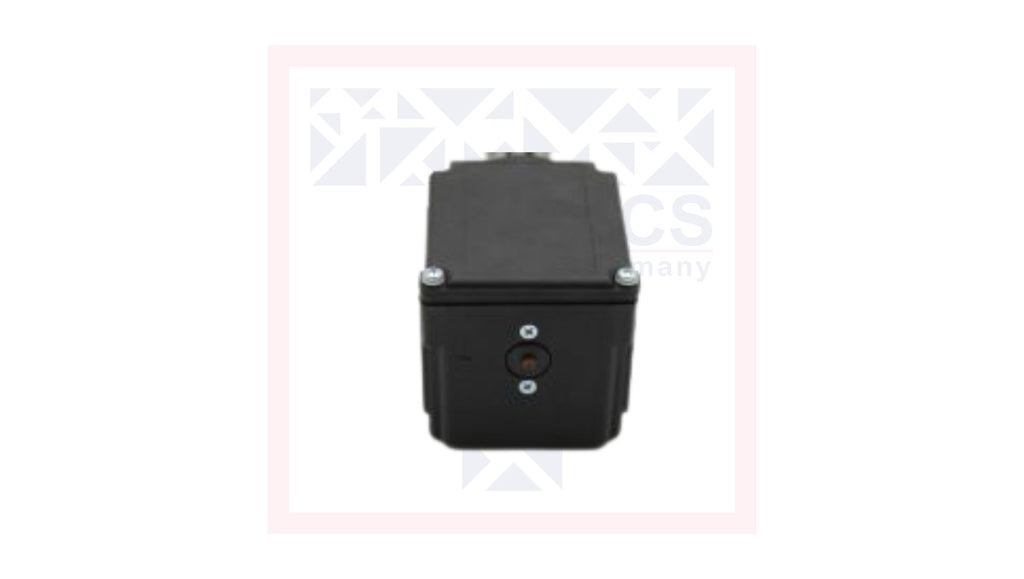

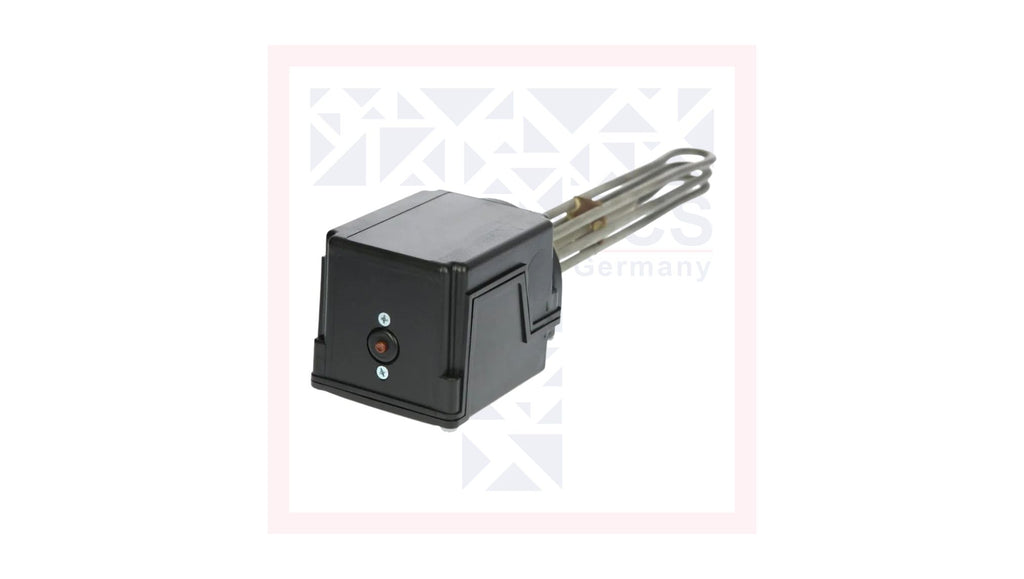

Drei U-förmig gebogene Rohrheizkörper mit Ø 6,5 mm werden in einen Edelstahl Schraubkopf 1½“ eingelötet. Darauf wird ein Temperaturbegrenzer sowie das Kunststoffgehäuse montiert.
Technische Daten
- Anwendung: Wasser, wässrige Lösungen, Öle bei < 5 W/cm², Luft, Industriegase
- Heizleistung: 2.000 W – 9.000 W
- Eintauchtiefen: 150 – 1.000 mm
- Heizelemente: Ø6,5 / Incoloy 825
- Material Schraubkopf: AISI 304 (1 ½“ )
- Größe Gewinde: 1 ½“ mit 6-kant (SW60)
- Elektrischer Anschluss: Schraubklemmen
- Mit Fühlerschutzrohr (10 x 0,5 mm)
- Distanzscheiben: Ja, ab Eintauchtiefe größer als 400 mm
- Temperaturregler / Begrenzer: Nein / Ja
- Schutzart: IP 45
- Mit Kunststoffgehäuse
- Mit Temperaturbegrenzer 155°C, Inneneinstellung
Varianten
| Artikelnummer | Max. Eintauchtiefe (mm) | Spannung (V) | Leistung (W) | Oberflächenbelastung (W/cm²) | Gewicht je Stück (kg) |
|---|---|---|---|---|---|
| 30179.I02.38 | 175 | 230 / 400 | 2.000 | ~12,5 | 0,90 |
| 30178.I02.38 | 235 | 230 / 400 | 3.000 | ~12,5 | 0,95 |
| 30177.I02.38 | 335 | 400 | 4.500 | ~12,5 | 1,00 |
| 30176.I02.38 | 435 | 400 | 6.000 | ~12,5 | 1,10 |
| 30175.I02.38 | 525 | 400 | 7.500 | ~12,5 | 1,20 |
| 30031.I02.38 | 625 | 400 | 9.000 | ~12,5 | 1,30 |
