Generator-Sternpunkterdung
& Leistungsschrank

Sicherheit für industrielle Stromsysteme

Generator-Sternpunkterdung und Leistungsschrank bilden eine zentrale Schutz- und Überwachungslösung für Generatoranlagen in industriellen Stromsystemen. Sie dienen dazu, Fehlerströme kontrolliert zu begrenzen, Schäden an Generatoren und angeschlossenen Betriebsmitteln zu reduzieren und die Fehlererkennung im Netz zuverlässig zu unterstützen.

Gerade in Mittelspannungsanlagen, Kraftwerksanwendungen und industriellen Versorgungsnetzen ist eine präzise ausgelegte Sternpunkterdung entscheidend für die Betriebssicherheit. In Kombination mit einem passenden Leistungsschrank lassen sich Messung, Schutz, Schaltung und Überwachung kompakt in einer technischen Einheit zusammenführen.

TECS Germany liefert Generator-Sternpunkterdungen und Leistungsschränke für anspruchsvolle industrielle Anwendungen. Die Ausführung erfolgt projektbezogen und kann an elektrische Kennwerte, Normvorgaben, Anlagenumgebung und kundenspezifische Anforderungen angepasst werden. So entsteht eine Lösung, die nicht nur technisch passt, sondern sich auch zuverlässig in bestehende Energie- und Generatoranlagen integrieren lässt.

Generator Sternpunkterdung und Leistungsschrank als kombinierte Schutzlösung

Eine Generator Sternpunkterdung entfaltet ihren vollen Nutzen vor allem dann, wenn sie mit einem passenden Leistungsschrank kombiniert wird. Während die Sternpunkterdung den Erdschlussstrom gezielt begrenzt, übernimmt der Leistungsschrank wichtige Aufgaben für Messung, Schutz, Überwachung und Einbindung in das elektrische Gesamtsystem.

Im Fehlerfall sorgt der Neutralerdungswiderstand dafür, dass der Erdschlussstrom nicht unkontrolliert ansteigt. Dadurch lassen sich Belastungen an Generator, Wicklungen, Kabeln, Schaltanlagen und weiteren Betriebsmitteln deutlich reduzieren. Gleichzeitig ermöglicht die integrierte Messtechnik eine zuverlässige Erfassung relevanter Strom- und Spannungswerte.

Der Leistungsschrank ergänzt die Generator Sternpunkterdung um Schutz- und Überwachungskomponenten wie Stromwandler, Spannungswandler, Sicherungen, Überspannungsschutz oder Signalkontakte. So können Fehlerzustände frühzeitig erkannt, ausgewertet und an übergeordnete Steuerungs- oder Schutzsysteme weitergegeben werden.

Für industrielle Anlagen entsteht dadurch eine kompakte und technisch abgestimmte Schutzlösung. Sie unterstützt eine höhere Betriebssicherheit, reduziert das Risiko ungeplanter Stillstände und verbessert die Transparenz im Netzbetrieb. Wir legen Generator-Sternpunkterdung und Leistungsschrank projektbezogen aus, damit elektrische Kennwerte, Anlagenumgebung und kundenspezifische Schutzanforderungen optimal zusammenpassen.

Was ist eine Generator-Sternpunkterdung?

Eine Generator Sternpunkterdung ist eine technische Schutzmaßnahme, bei der der Sternpunkt eines Generators gezielt mit Erde verbunden wird. Diese Verbindung erfolgt nicht direkt, sondern in der Regel über einen passend ausgelegten Neutralerdungswiderstand. Dadurch wird der Strom im Erdschlussfall begrenzt und kontrollierbar gemacht.

Der Neutralerdungswiderstand übernimmt dabei eine zentrale Funktion. Er reduziert den möglichen Fehlerstrom auf einen definierten Wert und schützt so Generatorwicklungen, Schaltanlagen, Kabel, Transformatoren und weitere Betriebsmittel vor übermäßiger thermischer und mechanischer Belastung. Gleichzeitig bleibt der Fehlerstrom hoch genug, damit Schutz- und Überwachungseinrichtungen einen Erdschluss zuverlässig erkennen können.

Besonders in Mittelspannungsanlagen ist die Generator Sternpunkterdung ein wichtiger Bestandteil des Schutzkonzepts. Generatoren mit hohen Leistungen speisen häufig in komplexe industrielle Netze ein, in denen ungeklärte Erdschlussströme erhebliche Folgeschäden verursachen können. Eine korrekt dimensionierte Sternpunkterdung trägt dazu bei, diese Risiken zu minimieren, die Anlagenverfügbarkeit zu erhöhen und eine sichere Abschaltung oder Fehlerbehandlung zu ermöglichen.

Für Betreiber bedeutet das: Die Sternpunkterdung ist nicht nur ein einzelnes Bauteil, sondern Teil eines abgestimmten Gesamtsystems. Entscheidend sind die elektrischen Kennwerte des Generators, die Netzform, die zulässigen Fehlerströme, die Schutztechnik sowie die Anforderungen an Normen und Anlagenbetrieb. Genau hier setzt eine projektbezogene Auslegung durch TECS Germany an.

Funktion und Aufgabe des Leistungsschranks

Der Leistungsschrank ist die zentrale Schnittstelle zwischen Generator, Sternpunkterdung und angeschlossenem Stromsystem. Er fasst wichtige Komponenten für Schaltung, Messung, Schutz und Überwachung in einer strukturierten Einheit zusammen und sorgt dafür, dass elektrische Betriebs- und Fehlerzustände zuverlässig erfasst werden können.

Innerhalb des Generatorsystems übernimmt der Leistungsschrank mehrere Aufgaben. Er integriert beispielsweise Stromwandler und Spannungswandler zur Erfassung relevanter Messwerte, Sicherungen zum Schutz einzelner Stromkreise sowie auf Wunsch Überspannungsableiter und Überspannungskondensatoren für zusätzlichen Schutz gegen transiente Spannungsspitzen. Je nach Anlagenkonzept können auch Voltmeter, Signalkontakte oder Testanschlüsse für Sekundärwicklungen eingebunden werden.

Besonders wichtig ist die Verbindung zur Schutz- und Leittechnik. Die im Leistungsschrank erfassten Mess- und Statussignale können zur Fehlererkennung, Alarmierung oder automatischen Abschaltung genutzt werden. Dadurch unterstützt der Leistungsschrank nicht nur den sicheren Betrieb des Generators, sondern auch eine schnelle Reaktion bei Erdschluss, Überspannung oder anderen kritischen Betriebszuständen.

Für industrielle Anwendungen ist eine saubere technische Auslegung entscheidend. Der Leistungsschrank muss zu Generatorleistung, Spannungsebene, Kurzschlussfestigkeit, Schutzkonzept und Umgebungsbedingungen passen. TECS Germany unterstützt bei der passenden Dimensionierung und liefert Leistungsschränke als projektbezogene Lösung für Generatoranlagen, Mittelspannungsnetze und industrielle Energieversorgungssysteme.

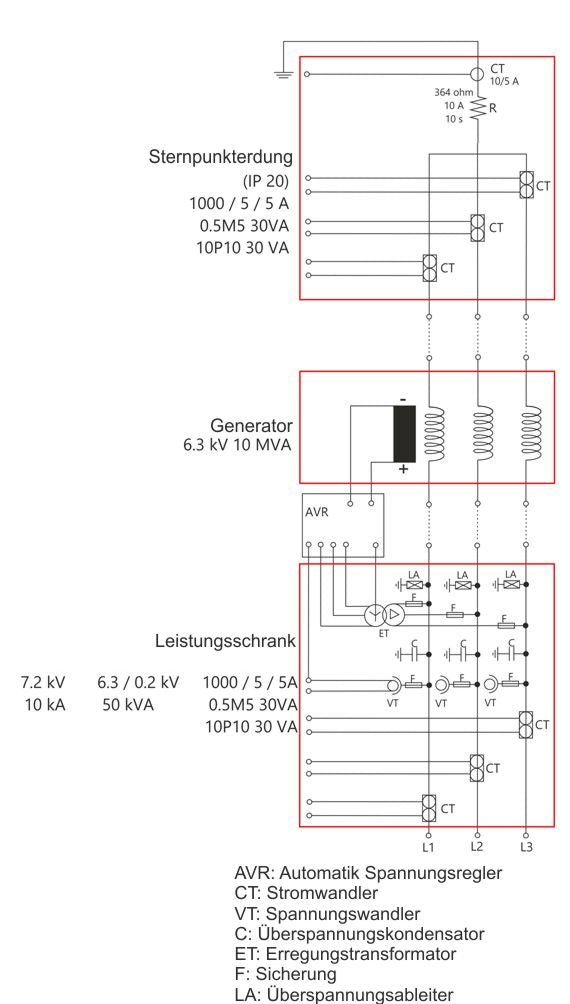

Aufbau der Generator-Sternpunkterdung und Leistungsschranklösung

Der Aufbau einer Generator-Sternpunkterdung mit Leistungsschrank richtet sich nach den elektrischen Anforderungen der Anlage. Entscheidend sind unter anderem Generatorspannung, Nennstrom, gewünschter Erdschlussstrom, Schutzkonzept, Aufstellbedingungen und die geforderte Einbindung in die Leittechnik.

Typischerweise besteht die Lösung aus mehreren funktional abgestimmten Bereichen:

einer Generator-Neutralleiterkabine,
einer Generator-Leistungskabine sowie
Mess-, Schutz- und Überwachungskomponenten.

Dadurch entsteht ein übersichtliches System, das Erdungsfunktion, Messwerterfassung und Schutztechnik in einer kompakten Schranklösung verbindet.

Die Generator-Neutralleiterkabine bildet den zentralen Bereich für die Sternpunkterdung. In ihr befindet sich der Neutralerdungswiderstand, der den Erdschlussstrom im Fehlerfall auf einen definierten Wert begrenzt. Damit schützt er den Generator und die angeschlossenen Betriebsmittel vor unzulässig hohen Fehlerströmen.

Je nach Ausführung können in der Neutralleiterkabine unter anderem folgende Komponenten integriert werden:

Neutralerdungswiderstand zur kontrollierten Begrenzung des Erdschlussstroms
Neutralstromwandler zur Erfassung des Fehlerstroms
Neutralspannungswandler zur Überwachung der Sternpunktspannung
Neutralstrommesser zur lokalen Anzeige relevanter Messwerte
Anschlussraum mit Schaltplan und klar strukturierter Verdrahtung

Diese Bauweise erleichtert Betrieb, Prüfung und Wartung. Gleichzeitig sorgt die räumliche Trennung der Funktionsbereiche für eine bessere Übersicht innerhalb der Anlage.

Die Generator-Leistungskabine übernimmt die Einbindung des Generators in das elektrische Schutz- und Messkonzept. Sie enthält je nach Projektanforderung die Komponenten zur Erfassung, Absicherung und Überwachung der generatorseitigen Leistungsdaten.

Typische Bestandteile einer Generator-Leistungskabine sind:

Stromwandler zur Messung der Leiterströme
Spannungstransformatoren zur Erfassung der Netz- oder Generatorspannung
Sicherungen für Spannungstransformatoren
Voltmeter zur lokalen Spannungsanzeige
Überspannungsableiter und Überspannungskondensatoren auf Anfrage
Erregertransformator, sofern für das Anlagenkonzept erforderlich

Dadurch wird der Leistungsschrank zur funktionalen Schnittstelle zwischen Generator, Schutztechnik und übergeordneter Steuerung. Messwerte können lokal angezeigt oder an externe Schutz- und Automatisierungssysteme weitergegeben werden.

Stromwandler und Spannungswandler sind wichtige Bausteine für die sichere Bewertung des Anlagenzustands. Sie stellen die erforderlichen Messsignale bereit, damit Schutzgeräte, Anzeigen und Steuerungssysteme Fehlerzustände zuverlässig erkennen können.

Besonders relevant sind dabei:

Stromwandler: erfassen Betriebs- und Fehlerströme in den Leiterphasen.
Neutralstromwandler: erkennt Ströme im Sternpunkt beziehungsweise Erdschlussfall.
Spannungswandler: liefern Messwerte zur Spannungsüberwachung.
Signalkontakte: ermöglichen die Weitergabe von Zuständen an externe Systeme.
Testanschlüsse: unterstützen Prüfungen an Sekundärwicklungen von Strom- und Spannungstransformatoren.

Ergänzend können Anti-Kondensationsheizungen, Schutzgeräte, Sicherungen und Überspannungsschutzkomponenten integriert werden. So bleibt die Anlage auch bei anspruchsvollen Umgebungsbedingungen zuverlässig betreibbar.

Technische Merkmale und mögliche Ausstattung

Generator-Sternpunkterdungen und Leistungsschränke müssen exakt zur jeweiligen Anlage passen. Deshalb stehen neben den elektrischen Bemessungsdaten auch Bauform, Schutztechnik, Messkonzept, Umgebungsbedingungen und Normanforderungen im Mittelpunkt der technischen Auslegung.

Je nach Projekt können die Schränke mit unterschiedlichen Komponenten ausgestattet werden. Ziel ist eine robuste, übersichtliche und wartungsfreundliche Lösung für den sicheren Betrieb von Generatoranlagen.

Generator-Sternpunkterdungen und Leistungsschränke können für anspruchsvolle Mittelspannungsanwendungen ausgelegt werden. Technische Ausführungen sind beispielsweise bis 17,5 kV und 5000 A möglich.

Wichtige Auslegungskriterien sind unter anderem:

Generatorspannung und Netzspannung
Nennstrom und zulässiger Fehlerstrom
Kurzschlussfestigkeit
Einschaltdauer und thermische Belastbarkeit
Schutzkonzept der Gesamtanlage
Aufstellort und Umgebungsbedingungen
Vorgaben nach IEC- oder IEEE-Standards

Auf dieser Grundlage wird festgelegt, welche Schrankausführung, welche Widerstandsdimensionierung und welche Schutzkomponenten erforderlich sind. So entsteht eine Lösung, die technisch belastbar ist und sich zuverlässig in das vorhandene Stromsystem integrieren lässt.

Für Messung, Schutz und Überwachung können Strom- und Spannungstransformatoren direkt in die Schranklösung integriert werden. Sie liefern die notwendigen Signale für Messgeräte, Schutzrelais, Leittechnik oder externe Überwachungssysteme.

Besonders praxisnah sind integrierte Testanschlüsse für die Sekundärwicklungen von Strom- und Spannungstransformatoren. Sie erleichtern Prüfungen, Inbetriebnahmen und wiederkehrende Kontrollen, ohne dass die Anlage unnötig aufwendig geöffnet oder umverdrahtet werden muss.

Typische Funktionen in diesem Bereich sind:

Messwerterfassung für Strom und Spannung
Übergabe von Signalen an Schutz- und Steuerungssysteme
Unterstützung bei Inbetriebnahme und Wartung
klare Trennung von Primär- und Sekundärtechnik
bessere Prüfbarkeit der eingebundenen Messkreise

Damit trägt die Messtechnik wesentlich zur Betriebssicherheit und zur schnellen Fehlerdiagnose bei.

Neben der reinen Erdungs- und Messfunktion kann die Ausstattung an die Anforderungen der jeweiligen Anlage angepasst werden. Gerade bei industriellen Einsatzorten spielen Feuchtigkeit, Temperaturschwankungen und Spannungsspitzen eine wichtige Rolle.

Mögliche Ausstattungsmerkmale sind zum Beispiel:

Anti-Kondensationsheizung, z. B. 100 W, zur Reduzierung von Kondensation im Schaltschrank
Überspannungsableiter aus Zinkoxid zum Schutz vor transienten Überspannungen
Überspannungskondensatoren zur zusätzlichen Dämpfung von Spannungsspitzen
Sicherungen für Spannungstransformatoren mit Signalanschlüssen
Mittelspannungssicherungsschutz für erhöhte Betriebssicherheit
Schaltplan im Anschlusskasten für bessere Orientierung bei Wartung und Service

Diese Ausstattung verbessert die Zuverlässigkeit im laufenden Betrieb und erleichtert zugleich die technische Betreuung der Anlage. Für Betreiber bedeutet das weniger Aufwand bei Prüfung und Wartung sowie eine bessere Nachvollziehbarkeit der eingebauten Schutz- und Messkomponenten.

Für Generatoranlagen mit hohen Anforderungen an Sicherheit und Verfügbarkeit können metallgekapselte und typgeprüfte Schaltfelder eingesetzt werden. Die metallgekapselte Bauweise schützt innenliegende Komponenten und unterstützt eine sichere Trennung der elektrischen Funktionsbereiche.

Typgeprüfte Schaltfelder bieten zusätzliche Planungssicherheit. Sie sind besonders relevant, wenn Anlagen nach definierten technischen Standards aufgebaut werden müssen oder wenn Betreiber hohe Anforderungen an Dokumentation, Prüfbarkeit und Betriebssicherheit stellen.

Vorteile dieser Ausführung:

robuste Bauweise für industrielle Einsatzbedingungen
strukturierte Trennung von Mess-, Schutz- und Leistungsbereichen
erhöhte Sicherheit bei Betrieb und Wartung
bessere Integration in bestehende Mittelspannungsanlagen
projektbezogene Anpassung an technische und normative Anforderungen

TECS Germany unterstützt bei der Auswahl der passenden Ausführung und stimmt Generator-Sternpunkterdung, Leistungsschrank und Schaltfeldtechnik auf das jeweilige Anlagenkonzept ab.

Vorteile der Generator Sternpunkterdung im Anlagenbetrieb

Eine korrekt ausgelegte Generator Sternpunkterdung ist ein wichtiger Bestandteil moderner Schutzkonzepte in industriellen Stromsystemen. Sie sorgt dafür, dass Erdschlussströme nicht unkontrolliert auftreten, sondern technisch beherrschbar bleiben. In Verbindung mit einem passenden Leistungsschrank lassen sich Schutz, Messung und Überwachung gezielt auf die Anforderungen der Generatoranlage abstimmen.

Für Betreiber entsteht dadurch ein klarer Vorteil: Risiken werden reduziert, Fehlerzustände werden schneller erkannt und die Anlage bleibt besser kontrollierbar.

Bei einem Erdschluss können ohne geeignete Sternpunkterdung hohe Fehlerströme auftreten. Diese belasten Generatorwicklungen, Kabel, Schaltanlagen und angeschlossene Betriebsmittel. Eine Generator Sternpunkterdung begrenzt diesen Strom auf einen definierten Wert und reduziert damit die elektrische, thermische und mechanische Belastung im Fehlerfall.

Das schützt insbesondere:

Generatorwicklungen und Isolationssysteme
Mittelspannungskabel und Anschlussleitungen
Schaltanlagen und Leistungskomponenten
Transformatoren und nachgelagerte Betriebsmittel
Schutz- und Messgeräte im Stromsystem

So lassen sich Folgeschäden vermeiden oder zumindest deutlich begrenzen. Gerade bei leistungsstarken Generatoranlagen ist das ein entscheidender Faktor, um teure Reparaturen und ungeplante Stillstände zu vermeiden.

Eine Sternpunkterdung soll den Erdschlussstrom nicht vollständig unterdrücken. Vielmehr wird er so begrenzt, dass er für Schutz- und Überwachungseinrichtungen sicher erkennbar bleibt. Dadurch entsteht ein kontrollierter Fehlerzustand, der durch Stromwandler, Spannungswandler, Neutralstromwandler oder Schutzrelais ausgewertet werden kann.

Die integrierte Messtechnik im Leistungsschrank unterstützt dabei eine zuverlässige Überwachung. Relevante Werte können lokal angezeigt, an die Leittechnik weitergegeben oder für Schutzfunktionen genutzt werden.

Typische Vorteile im Betrieb sind:

schnellere Lokalisierung von Erdschlussereignissen
klare Messwerte für Schutz- und Steuerungssysteme
bessere Bewertung kritischer Betriebszustände
gezielte Alarmierung bei Abweichungen
zuverlässigere Grundlage für Abschalt- oder Schutzmaßnahmen

Damit trägt die Generator Sternpunkterdung wesentlich dazu bei, Fehler nicht nur zu begrenzen, sondern auch technisch nachvollziehbar zu machen.

In industriellen Energieversorgungssystemen zählt nicht nur der Schutz einzelner Komponenten. Entscheidend ist die Verfügbarkeit der gesamten Anlage. Eine Generator Sternpunkterdung mit Leistungsschrank unterstützt einen stabilen Betrieb, weil Fehlerströme kontrolliert behandelt und kritische Zustände frühzeitig erkannt werden.

Das kann ungeplante Ausfälle reduzieren und die Wartungsplanung verbessern. Betreiber profitieren von einer höheren Transparenz im Stromsystem und einer besseren Grundlage für vorbeugende Instandhaltung.

Für anspruchsvolle Anwendungen bedeutet das:

mehr Sicherheit im Generatorbetrieb
geringeres Risiko von Sekundärschäden
bessere Einbindung in Schutz- und Leittechnik
planbarere Wartungs- und Serviceprozesse
höhere Zuverlässigkeit in Mittelspannungs- und Industrieanlagen

TECS Germany legt Generator-Sternpunkterdung und Leistungsschrank so aus, dass technische Schutzfunktion, Anlagenumgebung und Betriebsanforderungen zusammenpassen. Dadurch entsteht eine belastbare Lösung für Betreiber, die Wert auf Sicherheit, Verfügbarkeit und langfristige Betriebssicherheit legen.

Typische Einsatzbereiche für Generator-Sternpunkterdungen und Leistungsschränke

Generator-Sternpunkterdungen und Leistungsschränke kommen überall dort zum Einsatz, wo Generatoren sicher in ein elektrisches Versorgungsnetz eingebunden werden müssen. Besonders relevant sind sie bei Anlagen mit hoher Leistung, Mittelspannungsebene oder erhöhten Anforderungen an Betriebssicherheit, Fehlererkennung und Schutzkoordination.

Die konkrete Ausführung richtet sich immer nach dem jeweiligen Anlagenkonzept. Spannungsebene, Generatorleistung, Netzform, Schutztechnik und Umgebungsbedingungen bestimmen, wie Sternpunkterdung und Leistungsschrank dimensioniert und ausgestattet werden.

In Kraftwerken und größeren Generatoranlagen gehört die Sternpunkterdung zu den zentralen Schutzmaßnahmen. Sie begrenzt Erdschlussströme und unterstützt die sichere Überwachung des Generatorsternpunkts. Dadurch können Fehlerzustände frühzeitig erkannt und kontrolliert behandelt werden.

Typische Einsatzfelder sind zum Beispiel:

konventionelle Kraftwerksgeneratoren
Notstrom- und Ersatzstromanlagen
Blockheizkraftwerke
industrielle Eigenstromerzeugung
Generatoranlagen in Energiezentralen

Gerade bei Anlagen mit hoher Verfügbarkeit ist eine sauber abgestimmte Generator Sternpunkterdung wichtig. Sie trägt dazu bei, Schäden am Generator zu begrenzen und die Schutztechnik zuverlässig arbeiten zu lassen.

Viele Industrieunternehmen betreiben eigene Mittelspannungsnetze oder generatorgestützte Versorgungssysteme. Dazu zählen unter anderem Produktionsbetriebe, chemische Anlagen, Stahlwerke, Papierindustrie, Lebensmittelindustrie oder große Infrastrukturstandorte.

In solchen Netzen müssen Generatoren, Transformatoren, Schaltanlagen und Verbraucher präzise aufeinander abgestimmt sein. Eine kombinierte Lösung aus Generator-Sternpunkterdung und Leistungsschrank unterstützt dabei:

die Begrenzung von Fehlerströmen
die Überwachung von Strom- und Spannungswerten
die Einbindung in bestehende Schutzsysteme
die Reduzierung von Ausfallrisiken
die technische Dokumentation und Wartung der Anlage

Damit eignet sich die Lösung besonders für Betreiber, die ihre Energieversorgung nicht nur absichern, sondern auch besser überwachen und steuern möchten.

Auch in der Energieversorgung, im Anlagenbau und in technischen Infrastrukturen sind Generator Sternpunkterdungen gefragt. Sie werden häufig projektspezifisch geplant, weil jede Anlage andere Anforderungen an Schutztechnik, Schrankaufbau, Anschlusskonzept und Normumsetzung stellt.

Typische Anwendungen finden sich beispielsweise in:

Energieversorgungsanlagen
Umspannwerken und Schaltstationen
großen Gebäudekomplexen mit eigener Energieversorgung
Rechenzentren und kritischer Infrastruktur
Wasserwerken, Kläranlagen und Versorgungsbetrieben
Anlagenbauprojekten mit generatorgestützter Einspeisung

TECS Germany unterstützt technische Einkäufer, Planer und Anlagenbauer bei der passenden Auslegung. Von der Auswahl des Neutralerdungswiderstands bis zur Ausstattung des Leistungsschranks wird die Lösung auf die elektrischen und betrieblichen Anforderungen des Projekts abgestimmt.

Individuelle Auslegung nach IEC- oder IEEE-Standards

Generator-Sternpunkterdungen und Leistungsschränke sind keine universellen Standardkomponenten. Sie müssen zur jeweiligen Generatoranlage, zur Spannungsebene, zur Schutzphilosophie und zu den geltenden technischen Vorgaben passen. Deshalb erfolgt die Auslegung projektbezogen und kann sich je nach Anwendung an relevanten IEC- oder IEEE-Standards orientieren.

Im Mittelpunkt steht eine technische Lösung, die sich sicher in das bestehende Anlagenkonzept integrieren lässt. Dafür werden die elektrischen Betriebsdaten, die gewünschte Fehlerstrombegrenzung, die Umgebungsbedingungen und die vorhandene Schutz- und Leittechnik gemeinsam betrachtet.

Wichtige Angaben für die Projektierung sind unter anderem:

Generatorspannung und Netzspannung
Nennstrom und Kurzschlussdaten
gewünschter oder zulässiger Erdschlussstrom
Dauer und Belastbarkeit im Fehlerfall
vorhandene Schutzgeräte und Leittechnik
Aufstellort, Umgebungstemperatur und Schutzart
gewünschte Schrankabmessungen und Anschlusskonzepte
Anforderungen an Dokumentation, Prüfung und Normkonformität

Auf dieser Basis können Generator-Sternpunkterdung, Neutralerdungswiderstand, Leistungsschrank und Messkomponenten passend dimensioniert werden. Auch Sonderausführungen sind möglich, etwa bei speziellen Einbausituationen, abweichenden Schrankmaßen, erweiterten Überwachungsfunktionen oder zusätzlichen Schutzkomponenten.

Ein weiterer Vorteil der individuellen Auslegung liegt in der besseren Integration in bestehende Anlagen. Der Leistungsschrank kann so geplant werden, dass Anschlussräume, Signalübergaben, Messkreise und Schutzfunktionen zur vorhandenen Infrastruktur passen. Das erleichtert Inbetriebnahme, Wartung und spätere Erweiterungen.

Wir begleiten unsere Kund:innen von der technischen Klärung bis zur passenden Ausführung. So entsteht eine Generator-Sternpunkterdung mit Leistungsschrank, die nicht nur die geforderten elektrischen Kennwerte erfüllt, sondern auch praktisch zum Anlagenbetrieb passt.

Generator-Sternpunkterdung & Leistungsschrank von TECS Germany

Wir unterstützen Industrieunternehmen, Anlagenbauer und technische Einkäufer bei der Auswahl und Auslegung passender Lösungen für Generator-Sternpunkterdung und Leistungsschrank. Im Fokus steht dabei nicht nur die Lieferung einzelner Komponenten, sondern die technisch sinnvolle Abstimmung auf das jeweilige Projekt.

Gerade bei Generatoranlagen sind viele Details entscheidend: Spannungsebene, Generatorleistung, Fehlerstrombegrenzung, Schutzkonzept, Schrankaufbau, Anschlussmöglichkeiten und normative Anforderungen müssen zusammenpassen. TECS Germany bringt hier technische Erfahrung, ein breites Produktverständnis und eine lösungsorientierte Beratung ein.

Je nach Projektanforderung unterstützt TECS Germany unter anderem bei:

der Auslegung der passenden Generator Sternpunkterdung
der Auswahl und Dimensionierung des Neutralerdungswiderstands
der Konzeption des Leistungsschranks
der Integration von Mess-, Schutz- und Überwachungskomponenten
der Abstimmung von Sonderausführungen und Schrankmaßen
der Klärung technischer Spezifikationen für Anfrage, Angebot oder Beschaffung

Ein besonderer Vorteil liegt in der projektbezogenen Sonderanfertigung. Statt auf starre Standardlösungen beschränkt zu sein, können Generator-Sternpunkterdung und Leistungsschrank an elektrische Kennwerte, Einbausituation und betriebliche Anforderungen angepasst werden. Das ist besonders relevant bei Mittelspannungsanlagen, industriellen Energieversorgungssystemen und Generatorprojekten mit erhöhten Anforderungen an Betriebssicherheit.

TECS Germany steht dabei für hohe Qualitätsstandards, zuverlässige Fertigungspartner und eine professionelle Abwicklung. Von der technischen Anfrage über die Spezifikation bis zur Lieferung erhalten Kunden eine Lösung, die auf industrielle Anforderungen ausgelegt ist und langfristig im Anlagenbetrieb bestehen kann.

Jetzt beraten lassen oder Angebot anfordern

Sie planen eine Generatoranlage, benötigen eine passende Sternpunkterdung oder möchten einen bestehenden Leistungsschrank ersetzen oder erweitern? Dann unterstützen wir Sie bei der technischen Klärung und Auslegung einer passenden Lösung.

Für eine gezielte Anfrage sind vor allem die elektrischen und mechanischen Anforderungen wichtig. Hilfreich sind zum Beispiel Angaben zu:

Generatorspannung und Nennstrom
gewünschtem oder zulässigem Erdschlussstrom
Netzform und Schutzkonzept
erforderlichen Mess- und Überwachungskomponenten
gewünschter Schrankausführung und Schutzart
Aufstellort und Umgebungsbedingungen
Normvorgaben nach IEC, IEEE oder projektspezifischen Standards
vorhandenen Zeichnungen, Spezifikationen oder Anschlussplänen

Auf dieser Grundlage können wir prüfen, welche Ausführung technisch sinnvoll ist und wie Generator-Sternpunkterdung, Neutralerdungswiderstand und Leistungsschrank optimal aufeinander abgestimmt werden.
