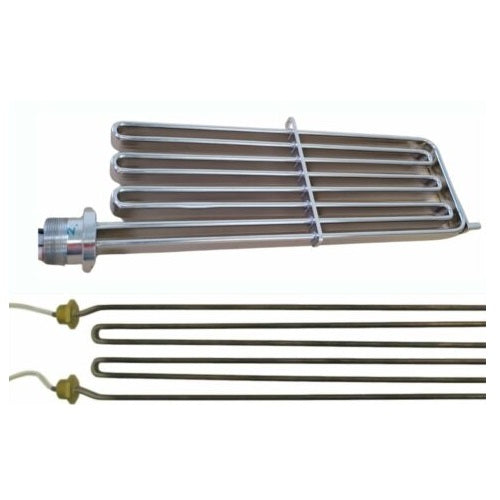

Flachrohrheizkörper

Kompakte Wärmeleistung für industrielle Anwendungen

Flachrohrheizkörper sind eine effiziente Lösung, wenn es um präzise Wärmeübertragung auf begrenztem Raum geht. Durch ihr flachovales Profil bieten sie im Vergleich zu Rundrohrheizkörpern eine deutlich größere Oberfläche pro Längeneinheit – und damit eine höhere Leistungsdichte bei kompakter Bauform. Das macht sie ideal für Anwendungen, bei denen gleichmäßige Temperaturverteilung, hohe Belastbarkeit und langlebige Zuverlässigkeit gefordert sind.

Ob in industriellen Heizprozessen, im Maschinen- und Anlagenbau oder in der Großküchentechnik – Flachrohrheizkörper von TECS Germany überzeugen durch robuste Konstruktion, exzellente Wärmeleitung und vielfältige Anpassungsmöglichkeiten. Dank zertifizierter Fertigung und technischer Beratung erhältst du Lösungen, die exakt auf deine Anforderungen abgestimmt sind – von der Materialauswahl bis zur maßgeschneiderten Konfiguration.

Was ist ein Flachrohrheizkörper?

Ein Flachrohrheizkörper ist ein elektrisches Heizelement, das speziell für den flächigen Wärmeübergang entwickelt wurde. Sein charakteristisches Merkmal ist das flachovale Mantelrohr, in dem sich ein elektrisch leitender Heizdraht befindet. Dieser Heizleiter ist durch ein hochverdichtetes Magnesiumoxidpulver (MgO) elektrisch isoliert und gleichzeitig thermisch optimal eingebettet. Dadurch wird die entstehende Wärme gleichmäßig an die Außenfläche des Heizelements abgegeben – effizient, kontrolliert und mit hoher Betriebssicherheit.

Im Vergleich zu herkömmlichen Rundrohrheizkörpern bietet das flachovale Design entscheidende Vorteile: Durch die größere Kontaktfläche entsteht ein besserer Wärmeübergang zu den zu beheizenden Flächen. So lassen sich Bauteile, Platten, Formen oder Maschinenkomponenten besonders gleichmäßig temperieren. Gleichzeitig ermöglicht die flache Bauform kürzere Einbaulängen bei gleicher Leistung – ein Pluspunkt für kompakte Anlagenkonstruktionen.

Flachrohrheizkörper werden daher bevorzugt überall dort eingesetzt, wo Platzersparnis, hohe Leistungsdichte und präzise Temperaturregelung entscheidend sind.

Aufbau & Materialien

Flachrohrheizkörper zeichnen sich durch einen präzise konstruierten Aufbau aus, der auf maximale Wärmeleistung und Langlebigkeit ausgelegt ist. Jedes Detail – vom Mantelwerkstoff bis zur Anschlusslitze – trägt zur hohen Effizienz und Betriebssicherheit bei.

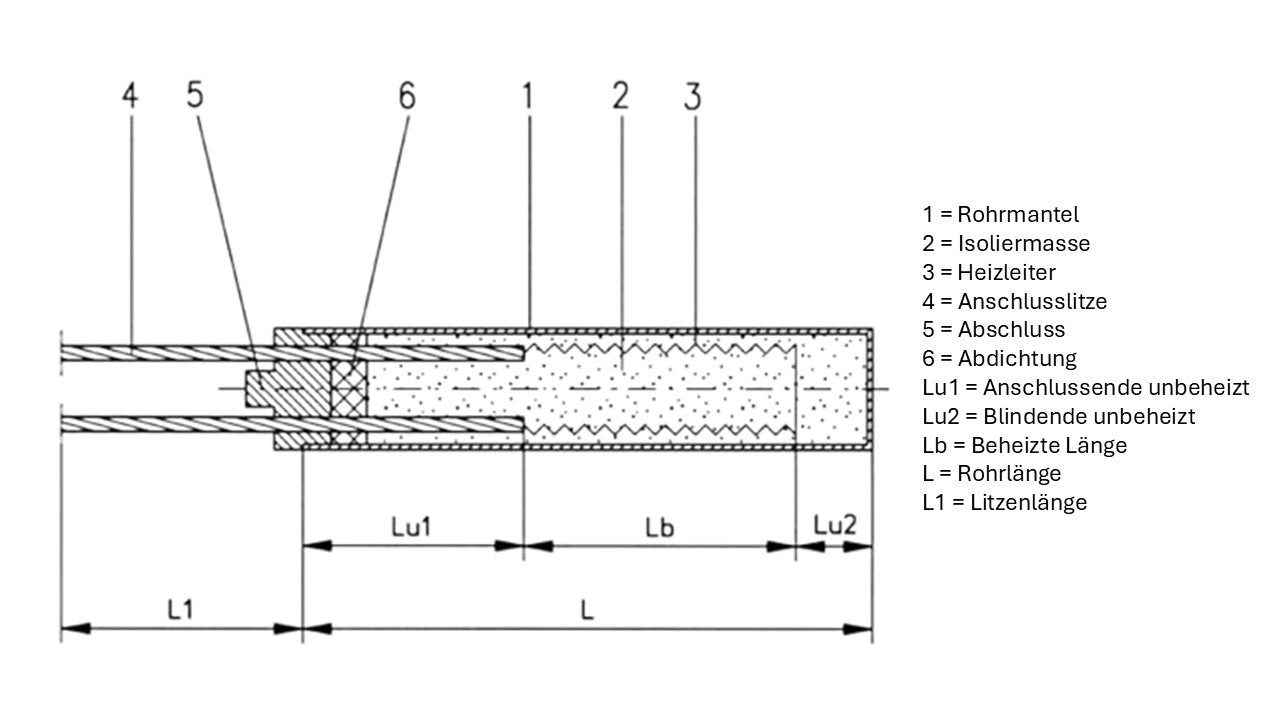

Ein Flachrohrheizkörper besteht aus mehreren exakt aufeinander abgestimmten Komponenten:

Rohrmantel: Das flachovale Metallrohr dient als schützende Hülle und Wärmeüberträger.
Heizleiter: Im Inneren verlaufen spiralförmig angeordnete Heizdrähte, die den elektrischen Strom in Wärme umwandeln.
Isoliermasse: Hochverdichtetes Magnesiumoxid (MgO) sorgt für elektrische Isolation und hervorragende Wärmeleitung.
Anschlusslitzen: Sie stellen die elektrische Verbindung her und sind meist ein- oder zweiseitig anschweißbar.
Abschluss & Abdichtung: Spezielle Endkappen schützen das Heizelement vor Feuchtigkeit, Staub und mechanischen Einflüssen.

Diese robuste Konstruktion sorgt für hohe thermische Belastbarkeit, gleichmäßige Temperaturverteilung und eine lange Lebensdauer – selbst unter anspruchsvollen Industriebedingungen.

TECS Germany fertigt Flachrohrheizkörper in verschiedenen flachovalen Profilgrößen, abgestimmt auf die jeweilige Anwendung:

13 × 5,5 mm
16,8 × 6,2 mm
22,0 × 7,0 mm

Je nach Leistungsbedarf und Einbauverhältnissen können Länge, Biegeradius und Anschlussart individuell angepasst werden. So entsteht ein Heizelement, das exakt in bestehende Anlagen integriert werden kann – ohne Kompromisse bei Effizienz oder Passgenauigkeit.

Für die Herstellung der Mantelrohre stehen verschiedene Edelstahlqualitäten zur Verfügung, die nach Umgebung, Temperatur und Medium gewählt werden:

AISI 304 / 304L: Universell einsetzbar, gute Korrosionsbeständigkeit.
AISI 309 / 316 / 316L: Für höhere Temperaturen und aggressive Umgebungen geeignet.
AISI 316Ti / 321: Mit Titan stabilisiert – hohe Temperaturwechselbeständigkeit und lange Lebensdauer.

Durch die gezielte Materialauswahl kann jeder Flachrohrheizkörper optimal auf seine Einsatzbedingungen abgestimmt werden – sei es in feuchter Umgebung, bei hohen Oberflächentemperaturen oder im Dauerbetrieb.

Einsatzmöglichkeiten in Industrie, Gastronomie & Technik

Flachrohrheizkörper gehören zu den vielseitigsten elektrischen Heizelementen und finden in zahlreichen industriellen und gewerblichen Anwendungen Verwendung. Dank ihrer kompakten Bauform, hohen Wärmeleistung und mechanischen Stabilität eignen sie sich ideal für Prozesse, bei denen eine präzise, gleichmäßige und sichere Wärmeübertragung entscheidend ist.

Maschinen- und Anlagenbau

Im industriellen Umfeld werden Flachrohrheizkörper häufig für Kontakt- und Flächenbeheizungen eingesetzt – etwa in Heizplatten, Werkzeugen, Formen, Pressen oder Verpackungsmaschinen. Sie ermöglichen eine homogene Temperaturverteilung und lassen sich durch ihre Formgebung exakt an die jeweilige Kontur anpassen.

Prozess- und Verfahrenstechnik

In Trocknungs-, Erwärmungs- oder Temperaturhaltesystemen sorgen Flachrohrheizkörper für stabile Prozessbedingungen. Sie werden beispielsweise in Luft- und Gasvorwärmern, Öl- oder Flüssigkeitserhitzern sowie Klimakammern verbaut. Ihre hohe Belastbarkeit erlaubt dabei den Dauerbetrieb unter industriellen Bedingungen.

Gastronomie- und Großküchentechnik

Auch in der professionellen Küchentechnik haben sich Flachrohrheizkörper bewährt – zum Beispiel in Grillplatten, Fritteusen, Bain-Maries oder Wärmeschränken. Ihr Vorteil liegt in der gleichmäßigen Erwärmung der gesamten Fläche bei gleichzeitig kompakter Bauweise und langer Lebensdauer.

Bahntechnik und Spezialanwendungen

In der Bahntechnik und in Sondergeräten sorgen Flachrohrheizkörper für zuverlässige Beheizung von Komponenten wie Bremswiderständen, Türmechanismen oder Steuerungseinheiten. Ihre vibrationsfeste Konstruktion und die hohe elektrische Sicherheit machen sie ideal für mobile oder erschütterungsintensive Einsatzumgebungen.

Egal ob Serienfertigung oder Spezialprojekt – TECS Germany liefert Flachrohrheizkörper, die exakt auf die technischen Anforderungen deiner Anwendung abgestimmt sind.

Maßanfertigungen nach Kundenwunsch

Kein industrieller Prozess gleicht dem anderen – deshalb entwickelt TECS Germany Flachrohrheizkörper nicht nur nach Standardmaßen, sondern vor allem kundenspezifisch. Ob besondere Leistungsanforderungen, spezielle Einbausituationen oder anspruchsvolle Umgebungsbedingungen: Unsere Heizlösungen werden exakt nach technischen Vorgaben konzipiert, konstruiert und gefertigt.

Individuelle Dimensionierung und Leistungsauslegung

Jeder Flachrohrheizkörper kann hinsichtlich Länge, Durchmesser, beheizter Zone und Anschlussart flexibel angepasst werden. Ebenso werden Spannung, Leistung und Oberflächenbelastung präzise auf das gewünschte Temperaturverhalten abgestimmt – für maximale Effizienz bei minimalem Energieeinsatz.

Anschluss- und Befestigungsoptionen

Je nach Anwendung stehen ein- oder zweiseitige Anschlüsse, verschiedene Litzenlängen sowie mechanische Befestigungslösungen (z. B. Klemm- oder Einschubsysteme) zur Verfügung. So lassen sich die Heizelemente problemlos in bestehende Anlagen integrieren oder als Nachrüstlösung einsetzen.

Engineering & Beratung

Neben der Fertigung unterstützt TECS Germany seine Kunden mit technischer Prozessberatung – von der Auswahl geeigneter Werkstoffe über die thermische Auslegung bis hin zur Unterstützung bei Prototypen und Serienproduktion. Auf Wunsch übernehmen wir auch Lieferantensourcing und Qualitätskontrolle, insbesondere bei internationalen Projekten.

Mit dieser Kombination aus technischem Know-how, flexibler Fertigung und persönlicher Beratung erhältst du genau die Heizlösung, die deine Produktionsprozesse effizienter, sicherer und langlebiger macht.

Ihre Vorteile mit Flachrohrheizkörpern von TECS Germany

Flachrohrheizkörper von TECS Germany verbinden technische Präzision mit industrieller Robustheit – entwickelt für anspruchsvolle Anwendungen, bei denen Effizienz, Zuverlässigkeit und Lebensdauer entscheidend sind. Durch langjährige Erfahrung in der Heiztechnik, modernste Fertigungsverfahren und geprüfte Qualitätsstandards entstehen Produkte, die im industriellen Alltag überzeugen.

Technische und wirtschaftliche Vorteile im Überblick

Bis zu 85 % größere Oberfläche als vergleichbare Rundrohrheizkörper – für schnelleren und gleichmäßigeren Wärmeübergang.
Kompakte Bauform bei gleicher Leistung – ideal für enge Einbauräume oder flächige Beheizungen.
Hohe thermische und elektrische Belastbarkeit – ausgelegt für Dauerbetrieb und anspruchsvolle Industrieumgebungen.
Lange Lebensdauer und Betriebssicherheit dank hochwertiger Isolierstoffe und präziser Fertigung.
Flexible Anpassbarkeit in Länge, Anschlussart, Leistung und Werkstoff.
Zertifizierte Qualität nach internationalen Standards (u. a. VDE, UL).
Persönliche Beratung und Engineering-Kompetenz für individuelle Anforderungen.

Qualität, auf die Sie sich verlassen können

Jeder Flachrohrheizkörper wird bei TECS Germany unter strengen Qualitätsrichtlinien gefertigt und geprüft. Dabei steht nicht nur die elektrische Sicherheit im Fokus, sondern auch eine hohe Reproduzierbarkeit und Langlebigkeit – Faktoren, die Ausfallzeiten minimieren und Ihre Prozesse nachhaltig absichern.

Mit einem Flachrohrheizkörper von TECS Germany investieren Sie in technische Zuverlässigkeit, Energieeffizienz und Fertigungsqualität.

Jetzt beraten lassen oder Angebot anfordern

Jede Anwendung stellt individuelle Anforderungen an Temperatur, Leistung und Bauform – deshalb steht bei TECS Germany immer die technische Beratung im Mittelpunkt. Gemeinsam mit Ihnen entwickeln wir die passende Lösung: vom ersten Konzept über die Auswahl geeigneter Werkstoffe bis hin zur fertigen Serienproduktion.

Ob Sie ein einzelnes Heizelement für eine spezielle Maschine benötigen oder eine langfristige Lösung für Ihre Serienfertigung suchen – unser erfahrenes Engineering-Team unterstützt Sie kompetent, zuverlässig und praxisorientiert.

Ihr Vorteil:
Sie erhalten ein Heizelement, das exakt auf Ihre technischen Anforderungen abgestimmt ist – zuverlässig, langlebig und effizient im Betrieb.

Jetzt Kontakt aufnehmen:
Lassen Sie sich persönlich beraten oder fordern Sie direkt ein unverbindliches Angebot an.
TECS Germany – Ihr Partner für elektrische Heizlösungen auf höchstem Niveau.
