Erdungswiderstände

Schutz und Sicherheit für elektrische Anlagen

Erdungswiderstände sind zentrale Komponenten für die sichere und zuverlässige Auslegung elektrischer Energieversorgungssysteme. Sie werden gezielt eingesetzt, um Fehlerströme bei Erdschlüssen zu begrenzen und dadurch empfindliche Anlagenkomponenten wie Generatoren, Transformatoren und elektrische Betriebsmittel zu schützen.

In industriellen Anwendungen können unkontrollierte Erdschlussströme innerhalb kürzester Zeit zu erheblichen Schäden, Produktionsausfällen und hohen Folgekosten führen. Durch den Einsatz von Erdungswiderständen wird der Fehlerstrom auf ein definiertes, sicheres Niveau reduziert. Gleichzeitig bleibt der Strom hoch genug, damit Schutzrelais zuverlässig auslösen können – ein entscheidender Faktor für die Selektivität und Betriebssicherheit moderner Energieanlagen.

Erdungswiderstände werden typischerweise zwischen dem Sternpunkt eines Generators oder Transformators und der Erde installiert. Sie erhöhen den Gesamtwiderstand im Fehlerfall und verhindern so gefährliche Stromspitzen sowie transiente Überspannungen im Netz.

Als spezialisierter Hersteller bietet TECS Germany hochwertige Erdungswiderstände sowie kundenspezifische Sonderlösungen für unterschiedlichste industrielle Anforderungen. Von der technischen Auslegung bis zur fertigen Integration erhalten Sie eine Lösung, die exakt auf Ihr System abgestimmt ist – zuverlässig, normgerecht und langlebig.

Was ist ein Erdungswiderstand und wie funktioniert er?

Ein Erdungswiderstand ist ein speziell ausgelegter Leistungswiderstand, der in elektrischen Energieversorgungssystemen zwischen dem Neutralpunkt (Sternpunkt) eines Generators oder Transformators und der Erde installiert wird. Seine zentrale Aufgabe besteht darin, den Stromfluss im Falle eines Erdschlusses gezielt zu begrenzen.

Kommt es in einem elektrischen System zu einem Erdschluss, entsteht ein Fehlerstrom, der ohne geeignete Begrenzung sehr hohe Werte erreichen kann. Diese Ströme können innerhalb kürzester Zeit zu Schäden an Betriebsmitteln, Isolationsfehlern oder sogar zu Totalausfällen führen.

Der Erdungswiderstand erhöht im Fehlerfall gezielt den Gesamtwiderstand des Systems. Dadurch wird der Stromfluss reduziert und auf ein technisch kontrollierbares Niveau gebracht. Gleichzeitig bleibt der Fehlerstrom hoch genug, damit Schutzsysteme wie Erdfehlerschutzrelais zuverlässig reagieren können.

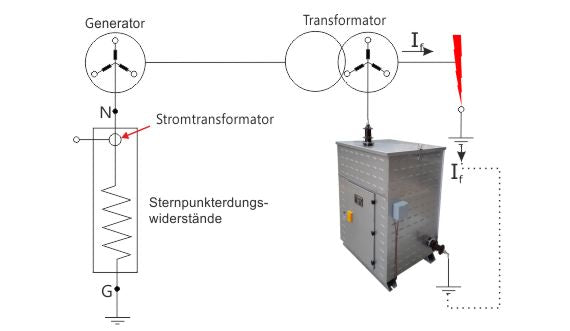

In der Praxis wird der Erdungswiderstand direkt zwischen dem Sternpunkt einer dreiphasigen Anlage und dem Erdpotenzial geschaltet. Diese Form der sogenannten Sternpunkterdung ermöglicht eine kontrollierte Ableitung von Fehlerströmen, ohne das gesamte System ungeschützt zu lassen.

Besonders in Mittel- und Hochspannungsnetzen ist diese Art der Erdung entscheidend, um eine sichere Betriebsführung zu gewährleisten und gleichzeitig die Anforderungen an Schutz- und Überwachungstechnik zu erfüllen.

Im Gegensatz zur direkten Erdung, bei der der Neutralpunkt ohne zusätzlichen Widerstand mit der Erde verbunden ist, begrenzt der Erdungswiderstand aktiv den Fehlerstrom. Ohne diese Begrenzung können extrem hohe Kurzschlussströme auftreten, die nicht nur Anlagen beschädigen, sondern auch die Sicherheit von Personal gefährden.

Durch den gezielten Einsatz von Erdungswiderständen entsteht ein kontrolliertes Systemverhalten im Fehlerfall:

geringere thermische und mechanische Belastung der Komponenten
reduzierte Überspannungen
bessere Detektierbarkeit von Fehlern

Damit stellen Erdungswiderstände eine essenzielle Komponente für moderne, sichere und wirtschaftlich betriebene Energieversorgungssysteme dar.

Warum Erdungswiderstände unverzichtbar sind

Erdungswiderstände übernehmen eine zentrale Schutzfunktion in elektrischen Energieversorgungssystemen. Sie sorgen dafür, dass Fehlerströme kontrolliert werden und kritische Anlagenkomponenten zuverlässig geschützt bleiben. Gerade in industriellen Anwendungen mit hoher Leistungsdichte sind sie ein unverzichtbarer Bestandteil moderner Sicherheitskonzepte.

Ein unkontrollierter Erdschluss kann innerhalb kürzester Zeit zu erheblichen Schäden an Generatoren, Transformatoren und angeschlossenen Betriebsmitteln führen. Erdungswiderstände begrenzen den Fehlerstrom gezielt und reduzieren so die thermische und mechanische Belastung der Komponenten.

Dadurch verlängert sich nicht nur die Lebensdauer der Anlagen, sondern auch das Risiko kostspieliger Ausfälle wird deutlich minimiert.

Neben der Strombegrenzung tragen Erdungswiderstände maßgeblich zur Reduzierung transienter Überspannungen bei, die insbesondere bei Erdfehlern entstehen können. Diese Spannungsspitzen gefährden Isolationssysteme und können zu Folgeschäden im gesamten Netz führen.

Durch die kontrollierte Ableitung und Dämpfung dieser Effekte wird die elektrische Stabilität des Systems nachhaltig verbessert.

Ein weiterer entscheidender Vorteil liegt in der verbesserten Selektivität von Schutz- und Überwachungseinrichtungen. Der Erdungswiderstand sorgt dafür, dass der Fehlerstrom in einem definierten Bereich liegt – hoch genug, um von Schutzrelais erkannt zu werden, aber niedrig genug, um Schäden zu vermeiden.

Das ermöglicht eine gezielte Abschaltung betroffener Anlagenteile, ohne das gesamte System außer Betrieb zu setzen.

Durch die Kombination aus Schutzwirkung, kontrolliertem Systemverhalten und verbesserter Fehlererkennung tragen Erdungswiderstände wesentlich zur Reduzierung von Stillstandszeiten bei.

In kritischen Infrastrukturen kann das System im Fehlerfall häufig weiterbetrieben werden, bis eine geplante Abschaltung erfolgt. Das erhöht die Verfügbarkeit der Anlage und senkt langfristig Wartungs- und Betriebskosten erheblich.

Technische Auslegung von Erdungswiderständen

Die korrekte Auslegung eines Erdungswiderstands ist entscheidend für die Sicherheit und Funktionsfähigkeit des gesamten Systems. Sie muss exakt auf die elektrischen und betrieblichen Rahmenbedingungen abgestimmt sein, um sowohl einen wirksamen Schutz als auch eine zuverlässige Fehlererkennung zu gewährleisten.

Der Widerstandswert eines Erdungswiderstands bestimmt direkt die Höhe des Fehlerstroms im Erdschlussfall. Ziel ist es, den Strom auf ein Niveau zu begrenzen, das von den angeschlossenen Komponenten sicher beherrscht werden kann.

Gleichzeitig darf der Fehlerstrom nicht zu niedrig sein. Andernfalls besteht die Gefahr, dass Schutzsysteme den Fehler nicht zuverlässig erkennen. Die Auslegung bewegt sich daher immer im Spannungsfeld zwischen Anlagenschutz und Detektierbarkeit.

Damit Schutzrelais korrekt auslösen können, muss der Fehlerstrom innerhalb eines definierten Bereichs liegen. Ist der Widerstandswert zu hoch gewählt, fällt der Fehlerstrom zu gering aus – das Schutzrelais reagiert möglicherweise nicht.

Ist er hingegen zu niedrig, entstehen unnötig hohe Belastungen für das System. Eine präzise Abstimmung zwischen Erdungswiderstand und Schutztechnik ist daher unerlässlich für ein selektives und sicheres Schutzkonzept.

Erdungswiderstände werden nicht nur nach ihrem Widerstandswert, sondern auch nach ihrer thermischen Belastbarkeit ausgelegt. Typische Auslegungen sehen vor, dass der Widerstand den Fehlerstrom für eine definierte Zeit – häufig zwischen 5 und 10 Sekunden – aufnehmen kann.

In besonders kritischen Anwendungen, beispielsweise in der Öl- und Gasindustrie oder im Bergbau, kommen auch Systeme mit längerer Belastungsdauer zum Einsatz. Diese ermöglichen es, Anlagen trotz Fehler weiter zu betreiben, bis eine kontrollierte Abschaltung erfolgt.

In dreiphasigen Systemen entstehen kapazitive Kopplungen zur Erde. Bei einem Erdschluss können sich diese Kapazitäten aufladen und gefährliche Überspannungen verursachen.

Ein korrekt ausgelegter Erdungswiderstand sorgt dafür, dass ein ausreichender Stromfluss ermöglicht wird, um diese Ladungen kontrolliert abzubauen. Dadurch werden transiente Überspannungen reduziert und die elektrische Stabilität des Systems erhöht.

Aufbau & Konstruktion moderner
Erdungswiderstände

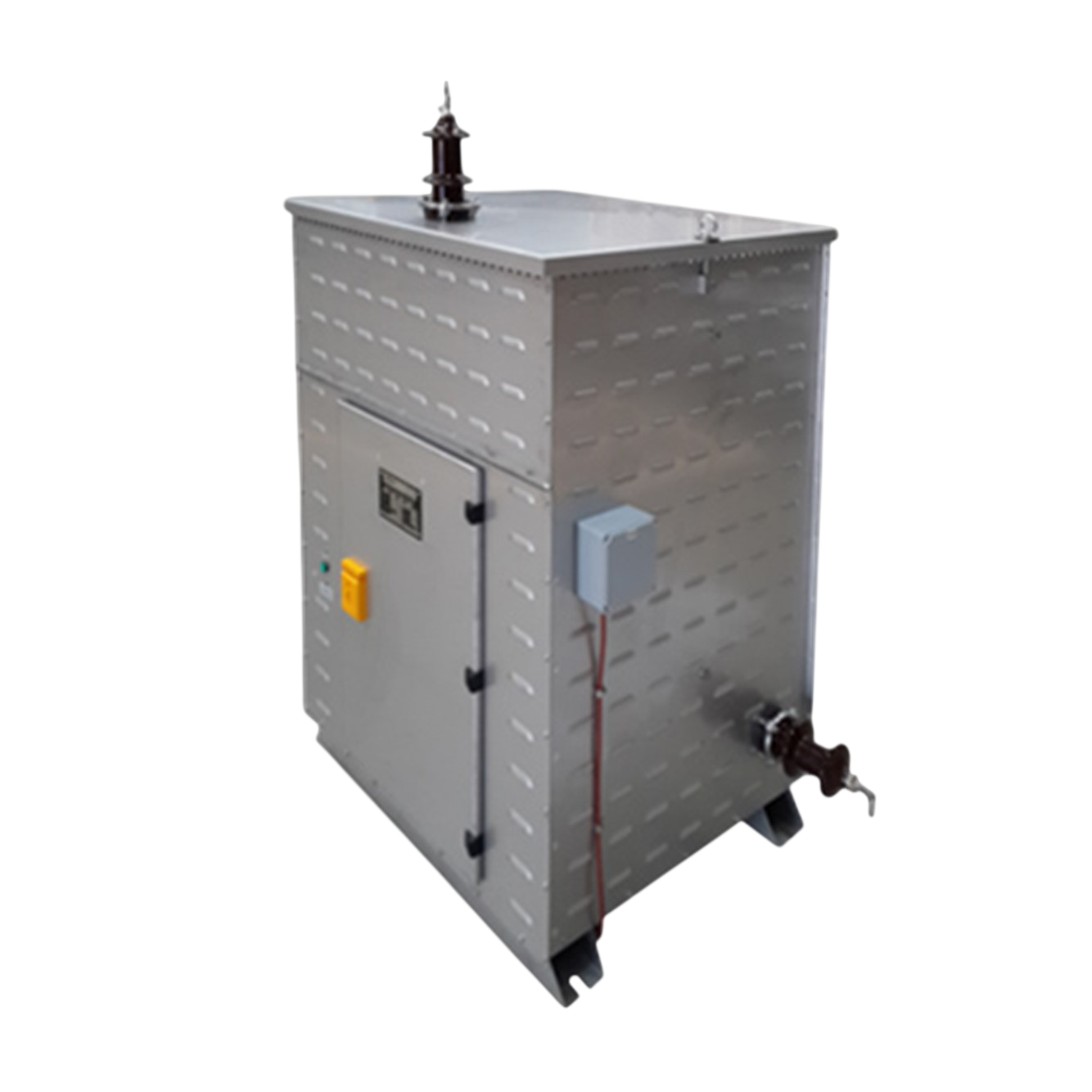

Die Konstruktion von Erdungswiderständen ist entscheidend für deren Leistungsfähigkeit, Langlebigkeit und Einsatzflexibilität. Je nach Anwendungsfall werden unterschiedliche Bauformen, Materialien und Kühlsysteme eingesetzt, um den spezifischen Anforderungen industrieller Anlagen gerecht zu werden.

Die eigentlichen Widerstandselemente bestehen in der Regel aus hochbeständigen Metalllegierungen, häufig auf Basis von Edelstahl (z. B. CrNi oder CrAl). Diese Materialien zeichnen sich durch eine hohe thermische Belastbarkeit, Korrosionsbeständigkeit und mechanische Stabilität aus.

Durch den Einsatz solcher Legierungen können Erdungswiderstände auch unter extremen Umgebungsbedingungen zuverlässig betrieben werden – etwa in feuchten, salzhaltigen oder stark belasteten Industrieumgebungen.

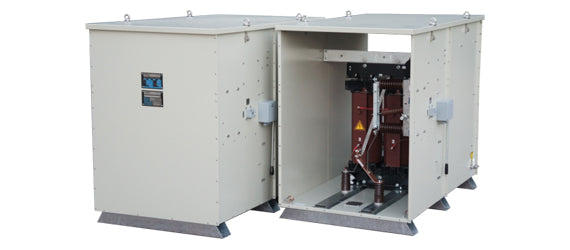

Erdungswiderstände werden je nach Einsatzort in unterschiedlichen Gehäuseausführungen gefertigt. Für den Außeneinsatz kommen häufig robuste, verzinkte Stahlgehäuse oder Edelstahlkonstruktionen zum Einsatz, die optimal vor Witterungseinflüssen schützen.

Typische Schutzarten wie IP23 gewährleisten dabei eine ausreichende Belüftung zur Kühlung der Widerstandselemente bei gleichzeitigem Schutz vor äußeren Einflüssen. Für spezielle Anwendungen sind auch höhere Schutzklassen oder kundenspezifische Gehäuselösungen realisierbar.

Die beim Fehlerstrom entstehende Wärme muss effizient abgeführt werden, um die Funktion und Lebensdauer des Erdungswiderstands sicherzustellen. Standardmäßig erfolgt die Kühlung über natürliche oder forcierte Luftzirkulation.

Für Anwendungen mit besonders hohen Leistungen oder begrenzten Platzverhältnissen können auch wassergekühlte Systeme eingesetzt werden. Diese ermöglichen eine deutlich höhere Leistungsdichte und sind besonders in anspruchsvollen Industrieumgebungen von Vorteil.

Moderne Erdungswiderstände sind für eine Vielzahl von Einsatzbedingungen ausgelegt – von Standard Industrieumgebungen bis hin zu extremen Bedingungen wie Wüstenregionen, Küstengebieten oder explosionsgefährdeten Bereichen.

Durch den Einsatz korrosionsbeständiger Materialien, durchdachter Gehäusekonstruktionen und optionaler Schutzsysteme können sie zuverlässig bei hohen Umgebungstemperaturen (z. B. bis 55 °C) und unter anspruchsvollen klimatischen Bedingungen betrieben werden.

Technische Spezifikationen & Normen

Erdungswiderstände müssen nicht nur funktional überzeugen, sondern auch klar definierte technische Anforderungen und internationale Normen erfüllen. Eine normgerechte Auslegung und geprüfte Qualität sind entscheidend für den sicheren Betrieb elektrischer Anlagen - insbesondere in sensiblen Industrieumgebungen.

Die technischen Spezifikationen von Erdungswiderständen variieren je nach Anwendung und Netzstruktur. Typische Auslegungsbereiche umfassen:

Betriebsspannung: bis zu 110 kV (Line-to-Line-Systeme)
Nennstrom: bis zu 5000 A
Umgebungstemperatur: bis zu 55 °C (höhere Temperaturen auf Anfrage möglich)

Diese Werte zeigen, dass Erdungswiderstände sowohl in Mittelspannungs- als auch in Hochspannungsanwendungen eingesetzt werden können. Entscheidend ist stets die projektspezifische Auslegung, die exakt auf die jeweiligen Betriebsbedingungen abgestimmt wird.

Für den sicheren und internationalen Einsatz müssen Erdungswiderstände eine Vielzahl an Normen und Richtlinien erfüllen. Zu den wichtigsten gehören unter anderem:

IEEE 32 – Standard für Neutral-Erdungswiderstände
IEC 60137 & IEC 60273 – Isolations- und Durchführungsnormen
IEC 60529 – Schutzarten (IP-Klassen)
IEC 60071 / IEC 60060 – Isolationskoordination und Hochspannungsprüfungen
EN ISO 1461 / EN 10346 / ISO 12944 – Korrosionsschutz und Beschichtungen

Zusätzlich sind Zertifizierungen nach VDE und UL für viele Anwendungen entscheidend, insbesondere bei internationalen Projekten und Exportanforderungen.

Um die Qualität und Betriebssicherheit sicherzustellen, durchlaufen Erdungswiderstände umfangreiche Prüfverfahren:

Routineprüfungen:

Messung des Isolationswiderstands zwischen Gehäuse und Widerstand
Gleichstrom-Widerstandsmessung
Isolationstests einzelner Widerstandselemente

Typprüfungen:

Temperaturanstiegstest
Schutzgradprüfung (IP)
Impulsspannungstest (z. B. 1,2 / 50 µs)

Optional können zusätzliche Prüfungen wie seismische Tests oder erweiterte Isolationsmessungen durchgeführt werden, abhängig von den Anforderungen des Projekts.

Optionen & Erweiterungen für individuelle
Anforderungen

Erdungswiderstände sind selten Standardprodukte. Je nach Netzstruktur, Sicherheitsanforderung und Einsatzumgebung müssen sie individuell angepasst werden. Moderne Systeme lassen sich daher mit zahlreichen Optionen und Erweiterungen konfigurieren, um eine optimale Integration in bestehende Anlagen zu gewährleisten.

Für eine präzise Überwachung und Steuerung können Erdungswiderstände mit integrierten Stromwandlern (z. B. nach EN 61869-2) ausgestattet werden. Diese ermöglichen eine exakte Messung des Fehlerstroms und dienen als Grundlage für die Ansteuerung von Schutzrelais.

Durch die Kombination aus Erdungswiderstand und Schutztechnik entsteht ein abgestimmtes System, das Fehler schnell erkennt und gezielt darauf reagiert.

Zur Erweiterung der Funktionalität können Erdungswiderstände mit zusätzlichen Schalt- und Überwachungskomponenten ausgestattet werden. Dazu zählen unter anderem:

Motorisierte oder manuelle Trennschalter
Lasttrennschalter und Leistungsschalter
Vakuumschütze
Überspannungsableiter

Diese Komponenten ermöglichen eine flexible Steuerung, Wartung und Absicherung des Systems – insbesondere in komplexen Industrieanlagen oder kritischen Infrastrukturen.

Für den Einsatz in explosionsgefährdeten Bereichen, beispielsweise in der Chemie-, Öl- und Gasindustrie, sind spezielle Ex-geschützte Ausführungen erforderlich. Erdungswiderstände können entsprechend den geltenden ATEX-Richtlinien konstruiert und zertifiziert werden.

Diese Ausführungen bieten höchste Sicherheit unter anspruchsvollen Bedingungen und erfüllen gleichzeitig alle relevanten gesetzlichen Anforderungen.

Darüber hinaus sind zahlreiche weitere kundenspezifische Anpassungen möglich, darunter:

Gehäusevarianten aus Edelstahl oder Aluminium
Spezielle Beschichtungen für extreme Umgebungen (z. B. Küstenregionen)

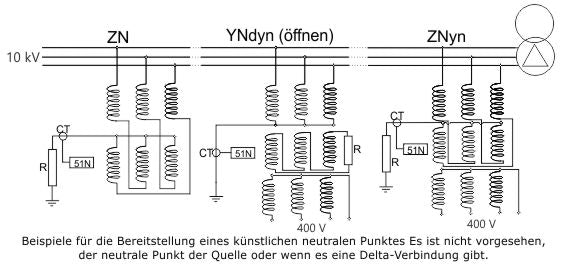

Integration von Erdungstransformatoren
Individuelle Anschlusslösungen (z. B. Porzellan-Durchführungen, Kabelanschlüsse)
Mechanische Anpassungen wie Hebeösen oder erhöhte Gestelle

Diese Flexibilität ermöglicht es, Erdungswiderstände exakt auf die jeweiligen Projektanforderungen auszulegen – sowohl technisch als auch wirtschaftlich.

Typische Einsatzbereiche von Erdungswiderständen

Erdungswiderstände kommen überall dort zum Einsatz, wo elektrische Energie sicher verteilt und kontrolliert werden muss. Insbesondere in komplexen Industrie- und Versorgungsnetzen sind sie ein unverzichtbarer Bestandteil moderner Schutzkonzepte.

In Kraftwerken sowie in Mittel- und Hochspannungsnetzen übernehmen Erdungswiderstände eine zentrale Rolle beim Schutz von Generatoren und Transformatoren. Sie begrenzen Erdschlussströme und verhindern so Schäden an kostenintensiven Schlüsselkomponenten.

Gleichzeitig tragen sie dazu bei, die Stabilität des gesamten Netzes zu sichern und Schutzsysteme zuverlässig auszulösen – ein entscheidender Faktor für die Versorgungssicherheit.

In industriellen Produktionsanlagen – etwa in der Chemie-, Lebensmittel- oder Fertigungsindustrie – sorgen Erdungswiderstände für einen sicheren Betrieb elektrischer Systeme. Gerade bei automatisierten Prozessen ist eine hohe Anlagenverfügbarkeit essenziell.

Durch die kontrollierte Begrenzung von Fehlerströmen lassen sich ungeplante Stillstände vermeiden und Produktionsausfälle minimieren. Zudem wird die Sicherheit für Personal und Anlagen deutlich erhöht.

In besonders sensiblen Bereichen wie der Öl- und Gasindustrie, im Bergbau oder in anderen kritischen Infrastrukturen gelten höchste Anforderungen an Sicherheit und Zuverlässigkeit.

Hier kommen häufig speziell ausgelegte Erdungswiderstände zum Einsatz, die auch längere Fehlerströme verkraften und einen Weiterbetrieb bis zur geplanten Abschaltung ermöglichen. Diese Anwendungen erfordern robuste, langlebige Systeme mit hoher thermischer Belastbarkeit und oft zusätzlichen Schutzfunktionen.

Erdungswiderstände als kundenspezifische
Sonderanfertigung

Standardlösungen stoßen bei Erdungswiderständen schnell an ihre Grenzen. Jedes elektrische System stellt individuelle Anforderungen an Leistung, Widerstandswert, Einbausituation und Umgebungsbedingungen. Deshalb sind maßgeschneiderte Lösungen in der Praxis der Regelfall.

TECS Germany entwickelt und fertigt Erdungswiderstände exakt nach Ihren projektspezifischen Anforderungen – von der ersten technischen Auslegung bis zur einbaufertigen Lösung.

Die Dimensionierung erfolgt auf Basis Ihrer konkreten Systemdaten. Dazu zählen unter anderem:

Netzspannung und Sternpunktkonfiguration
Gewünschter Fehlerstrom und Widerstandswert
Einschaltdauer und thermische Belastbarkeit
Anforderungen an Schutz- und Überwachungstechnik

So entsteht ein Erdungswiderstand, der optimal auf Ihr System abgestimmt ist – weder überdimensioniert noch unterdimensioniert.

Neben der elektrischen Auslegung wird auch die mechanische und konstruktive Umsetzung individuell definiert. Dazu gehören:

Bauform und Abmessungen
Luft- oder wassergekühlte Ausführungen
Schutzarten (z. B. IP23 oder höher)
Gehäusevarianten für Innen- und Außeneinsatz

Auch spezielle Anforderungen wie Ex-Schutz, besondere Korrosionsbeständigkeit oder extreme Umgebungsbedingungen werden in der Konstruktion berücksichtigt.

Als erfahrener Hersteller begleitet TECS Germany Sie nicht nur in der Fertigung, sondern bereits in der Planungsphase. Unsere Experten unterstützen Sie bei:

der Auswahl geeigneter Systemparameter
der Abstimmung mit Schutz- und Schalttechnik
der normgerechten Auslegung nach internationalen Standards
der Integration in bestehende Anlagen

Das Ergebnis ist eine technisch sichere, wirtschaftliche und langfristig zuverlässige Lösung – abgestimmt auf Ihre individuellen Anforderungen.

Ihre Vorteile mit Erdungswiderständen von TECS
Germany

Bei der Auswahl eines geeigneten Erdungswiderstands kommt es nicht nur auf die technischen Daten an, sondern vor allem auf die richtige Auslegung, Qualität und Zuverlässigkeit im Betrieb. TECS Germany steht Ihnen dabei als erfahrener Partner von der Planung bis zur Umsetzung zur Seite.

Technische Expertise & fundierte Beratung

Profitieren Sie von umfassendem Knowhow im Bereich elektrischer Heizelemente und Leistungswiderstände. TECS Germany unterstützt Sie bei der präzisen Auslegung Ihres Erdungswiderstands – abgestimmt auf Ihre Netzstruktur, Schutztechnik und betrieblichen Anforderungen.

Maßgeschneiderte Lösungen statt Standardprodukte

Jedes Projekt ist individuell. Deshalb erhalten Sie keine Lösung „von der Stange“, sondern exakt auf Ihre Anwendung zugeschnittene Erdungswiderstände – von der elektrischen Dimensionierung bis zur mechanischen Ausführung.

Zertifizierte Qualität für maximale Sicherheit

Die Fertigung erfolgt nach höchsten Qualitätsstandards und unter Berücksichtigung relevanter Normen und Zertifizierungen wie VDE und UL. Das gewährleistet eine hohe Betriebssicherheit sowie die internationale Einsetzbarkeit Ihrer Systeme.

Robuste Bauweise und hohe Lebensdauer

Durch den Einsatz hochwertiger Materialien und durchdachter Konstruktionen sind die Erdungswiderstände auf eine lange Lebensdauer ausgelegt – auch unter anspruchsvollen Umgebungsbedingungen wie hohen Temperaturen, Feuchtigkeit oder korrosiven Einflüssen.

Zuverlässiger Partner für industrielle Anwendungen

Von der ersten Anfrage bis zur Inbetriebnahme begleitet TECS Germany Ihr Projekt mit einem klaren Fokus auf Qualität, Termintreue und technischer Präzision. Sie profitieren von kurzen Abstimmungswegen, praxisnaher Beratung und Lösungen, die im Betrieb überzeugen.
