Berippte Rundrohrheizkörper

Kompakte Wärmeübertrager für effiziente Luft- und Prozessheizungen

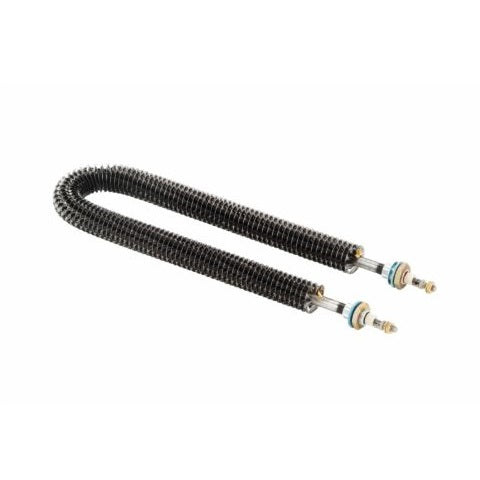

Berippte Rundrohrheizkörper zählen zu den leistungsstarken Standardlösungen, wenn auf kleinem Raum eine hohe Wärmeleistung benötigt wird. Durch die Kombination aus einem robusten Rundrohrheizkörper und einem eng gewickelten Rippenband entsteht eine deutlich vergrößerte Oberfläche – und damit eine effizientere Wärmeabgabe an Luft, Gas oder umliegende Medien.

Diese Bauform ermöglicht kompakte, energieeffiziente Geräte und eignet sich ideal für den Einsatz in Heizregistern, Luftheizgeräten, Trocknungsanlagen oder Klimasystemen. Auch in anspruchsvollen Anwendungen, etwa im Schienenfahrzeugbau oder in industriellen Prozessanlagen, überzeugen berippte Wärmeübertrager durch ihre Langlebigkeit, gleichmäßige Temperaturverteilung und anpassungsfähige Konstruktion.

TECS Germany fertigt berippte Rundrohrheizkörper nach höchsten Qualitätsstandards – präzise, zuverlässig und auf Wunsch in maßgeschneiderten Varianten für Ihre spezifische Anwendung.

Was sind berippte Rundrohrheizkörper?

Berippte Rundrohrheizkörper sind elektrisch beheizte Wärmeübertrager, die speziell für Anwendungen mit Luft- oder Gasströmung entwickelt wurden. Ihr Aufbau basiert auf einem klassischen Rundrohrheizkörper, der mit einem metallischen Rippenband umwickelt wird. Diese Rippen vergrößern die wärmeabgebende Oberfläche um ein Vielfaches – typischerweise um den Faktor 3,8 bis 7,5 – und ermöglichen so eine besonders effiziente Konvektionsbeheizung.

Das Prinzip ist einfach, aber technisch hochwirksam: Die im Heizelement erzeugte Wärme wird über den Rohrmantel und das Rippenband gleichmäßig an die Umgebung abgegeben. Dadurch lassen sich auch bei begrenztem Bauraum hohe Heizleistungen realisieren. Gleichzeitig sinkt die spezifische Oberflächenbelastung, was die Lebensdauer der Heizelemente verlängert und eine gleichmäßigere Wärmeverteilung sicherstellt.

Berippte Rundrohrheizkörper werden überall dort eingesetzt, wo kompakte Bauformen und eine hohe Wärmeübertragungsrate gefragt sind – von Lüftungs- und Klimatechnik über Trocknungsprozesse bis hin zu industriellen Heizregistern.

Aufbau & Materialien

Berippte Rundrohrheizkörper bestehen aus einem hochwertigen Rundrohrheizkörper, der in einem speziellen Verfahren mit einem metallischen Rippenband bewickelt wird. Dieses Konstruktionsprinzip sorgt für eine maximale Wärmeübertragung bei kompakter Bauweise– ideal für energieeffiziente Luft- und Prozessheizungen.

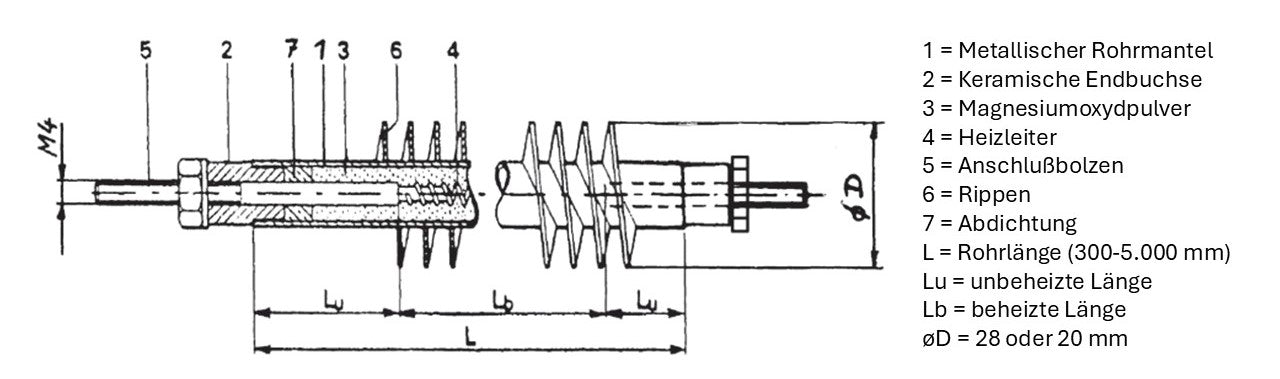

Das Heizelement selbst besteht aus einem metallischen Rohrmantel (Ø 8,5 mm), der einen Heizleiter umschließt. Der Zwischenraum ist mit hochverdichtetem Magnesiumoxidpulver gefüllt, das eine optimale elektrische Isolierung bei gleichzeitig hervorragender Wärmeleitung bietet. An den Enden befinden sich keramische Endbuchsen und Anschlussbolzen zur sicheren elektrischen Verbindung.

Das Rippenband – meist aus verzinktem oder rostfreiem Stahl – wird eng um den Rohrmantel gewickelt. Dadurch vergrößert sich die Wärmeübertragungsfläche um bis zu das 7,5-Fache im Vergleich zu einem glatten Rundrohrheizkörper. Beidseitig sind etwa 40 mm unberippte Enden vorgesehen, um eine sichere Befestigung und elektrische Anschlüsse zu ermöglichen.

Berippte Heizkörper von TECS Germany sind in Längen von 300 mm bis 5000 mm erhältlich, mit Rippenbreiten von 6 mm oder 10 mm. Der resultierende Außendurchmesser beträgt je nach Ausführung 20 mm oder 28 mm.

Je nach Anwendung und Einbausituation stehen verschiedene Bauformen zur Verfügung:

Form A:gestreckte Ausführung

Form B: u-förmig gebogen, Bogen unberippt und schwach beheizt

Form C: u-förmig gebogen, durchgehend berippt und gleichmäßig beheizt

Diese Varianten ermöglichen eine flexible Integration in Heizregister, Luftkanäle, Trocknungsanlagen oder andere industrielle Systeme, bei denen Luft oder Gase effizient erwärmt werden sollen.

Je nach Einsatzumgebung können verschiedene Werkstoffe eingesetzt werden – z. B. Edelstahl für korrosive Atmosphären oder verzinkter Stahl für Standardanwendungen. Das Rippenband sorgt durch seine hohe Oberflächenvergrößerung für eine effiziente Konvektionswärmeübertragung, während der innere Aufbau des Heizelements für eine homogene Temperaturverteilung und zuverlässige Leistung sorgt.

Einsatzbereiche in Industrie & Technik

Berippte Rundrohrheizkörper werden überall dort eingesetzt, wo Luft, Gase oder Prozesse energieeffizient beheizt werden müssen. Dank ihrer großen wärmeabgebenden Oberfläche und der robusten Bauweise eignen sie sich ideal für den Dauerbetrieb unter industriellen Bedingungen.

Typische Einsatzgebiete sind:

Heizregister und Luftheizgeräte – zur Erwärmung von Zuluft oder Umluft in Anlagen, Produktionsräumen und Trocknungsprozessen.
Klimaanlagen und Lüftungssysteme – für eine zuverlässige Temperierung von Luftströmen bei kontrollierten Umgebungsbedingungen.
Trocknungsanlagen und Wärmeschränke – zur gleichmäßigen Wärmeverteilung bei geringen Baugrößen.
Prozess- und Gerätetechnik – z. B. für Vorwärmstationen, Prüfanlagen oder Gehäusebeheizungen.
Schienenfahrzeugbau und Sonderanwendungen – wo kompakte, vibrationsfeste und leistungsstarke Wärmeübertrager erforderlich sind.

Durch ihre Anpassungsfähigkeit lassen sich berippte Wärmeübertrager von TECS Germany exakt auf die jeweilige Anwendung abstimmen – ob zur Beheizung von Luft, technischen Gasen oder zur Temperaturstabilisierung von Gehäusen und Komponenten.

Maßanfertigungen & Varianten nach Kundenvorgabe

Kein industrieller Prozess gleicht dem anderen – deshalb fertigt TECS Germany berippte Rundrohrheizkörper in individueller Ausführung, abgestimmt auf Ihre technischen Anforderungen und Umgebungsbedingungen. Jede Konfiguration wird so ausgelegt, dass Leistung, Bauform und Anschlussart optimal mit Ihrer Anwendung harmonieren.

Individuelle Anpassungsmöglichkeiten:

Rohrlängen: 300 mm – 5000 mm
Rippenbreiten: 6 mm oder 10 mm
Außendurchmesser: 20 mm oder 28 mm
Werkstoffe: Edelstahl, verzinkter Stahl oder Sonderlegierungen je nach Medium und Temperaturbereich
Elektrische Anschlussarten: Gewindebolzen, Kabelausgänge, Steckverbindungen oder kundenspezifische Lösungen

Formvarianten:

Form A – gestreckte Ausführung
Form B – u-förmig, Bogen unberippt und schwach beheizt
Form C – u-förmig, durchgehend berippt und gleichmäßig beheizt

Auf Wunsch werden auch unberippte Zonen, Montagehalterungen oder Sonderbiegeformen integriert – ideal für Ofenwanddurchführungen, Gerätegehäuse oder komplexe Registergeometrien.

Durch präzise Planung, moderne Fertigung und kurze Lieferzeiten ist TECS Germany Ihr kompetenter Partner für maßgeschneiderte Heizlösungen – von der Einzelanfertigung bis zur Serienproduktion.

Vorteile berippter Wärmeübertrager von TECS Germany

Berippte Rundrohrheizkörper von TECS Germany kombinieren technische Präzision mit praxisorientiertem Design – entwickelt für maximale Effizienz und Langlebigkeit in anspruchsvollen Industrieumgebungen.

Ihre wichtigsten Vorteile auf einen Blick:

Hohe Wärmeübertragungsleistung: Durch die Rippenvergrößerung wird die Wärmeabgabe an Luft und Gas um ein Vielfaches gesteigert.
Kompakte Bauweise: Dank der erhöhten Oberflächenleistung können Heizgeräte kleiner, leichter und kostengünstiger konstruiert werden.
Flexible Ausführungen: Gestreckte oder u-förmige Varianten (Form A, B, C) ermöglichen den optimalen Einbau in Heizregister, Luftkanäle oder Aggregate.
Anpassbar an Ihre Anwendung: Unterschiedliche Rippenbreiten, Materialien und Anschlussarten sorgen für maximale Integrationsfreiheit.
Robuste Industriequalität: Einsatzbewährte Materialien, präzise Verarbeitung und zertifizierte Fertigung (u. a. VDE, UL) sichern eine hohe Lebensdauer auch bei Dauerbetrieb.
Fertigung nach Maß: Auf Wunsch werden Länge, Biegeradius, unberippte Enden oder spezifische Heizleistungen individuell ausgelegt.

Mit dieser Kombination aus Effizienz, Zuverlässigkeit und Flexibilität sind berippte Wärmeübertrager von TECS Germany die ideale Wahl für Ingenieure, Anlagenbauer und industrielle Endanwender, die auf Qualität und technische Sicherheit setzen.

Jetzt beraten lassen oder Angebot anfordern

Ob Standardausführung oder individuelle Sonderanfertigung – die Experten von TECS Germany unterstützen Sie von der technischen Beratung bis zur Serienrealisierung. Gemeinsam mit Ihnen analysieren wir Ihre Anforderungen, berechnen die optimale Heizleistung und wählen die passenden Materialien und Bauformen aus.

Profitieren Sie von:

persönlicher Fachberatung
kurzfristigen Lieferzeiten und flexibler Fertigung
hoher Fertigungstiefe und geprüfter Qualität
verlässlicher Dokumentation und auf Wunsch Zertifizierung nach VDE oder UL

Berippte Rundrohrheizkörper von TECS Germany stehen für effiziente Wärmeübertragung, kompakte Bauweise und langlebige Industriequalität.

Kontaktieren Sie uns jetzt für eine unverbindliche Beratung oder fordern Sie direkt Ihr individuelles Angebot an – wir entwickeln Ihre Heizlösung nach Maß.
